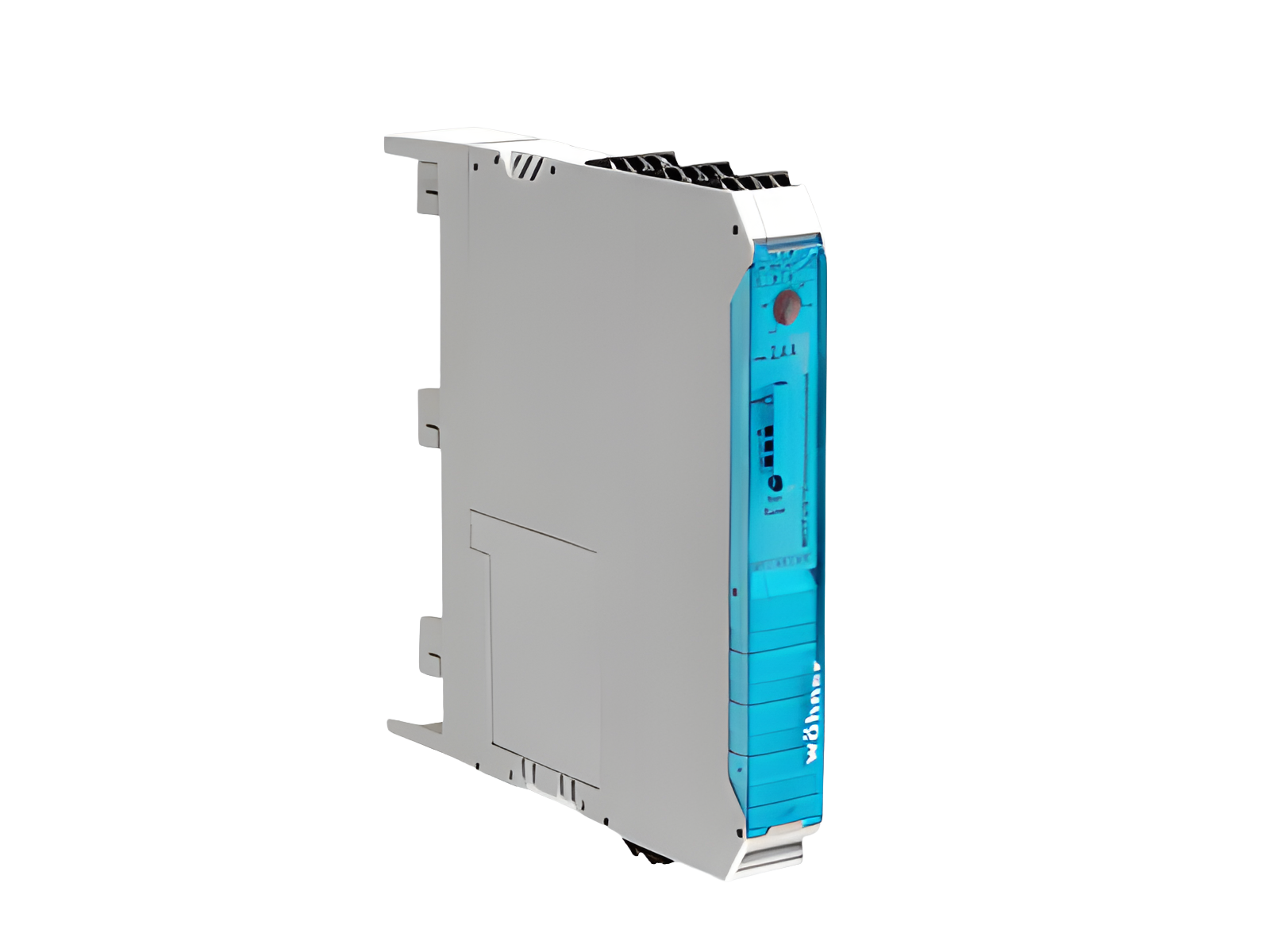

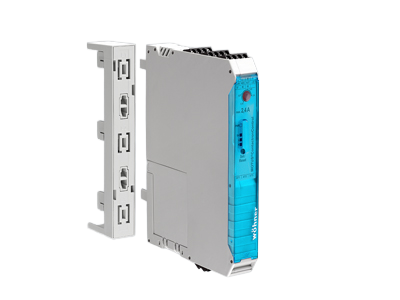

Hybrid-Motorstarter, 3-polig (36104)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 36104000B

MOTUS®30Compact

Hybrid-Motorstarter, 3-polig

Direkt- und Wendestarter 0,18 - 2,4 A / Schalter für ohmsche Lasten 0,18 - 2,4 A

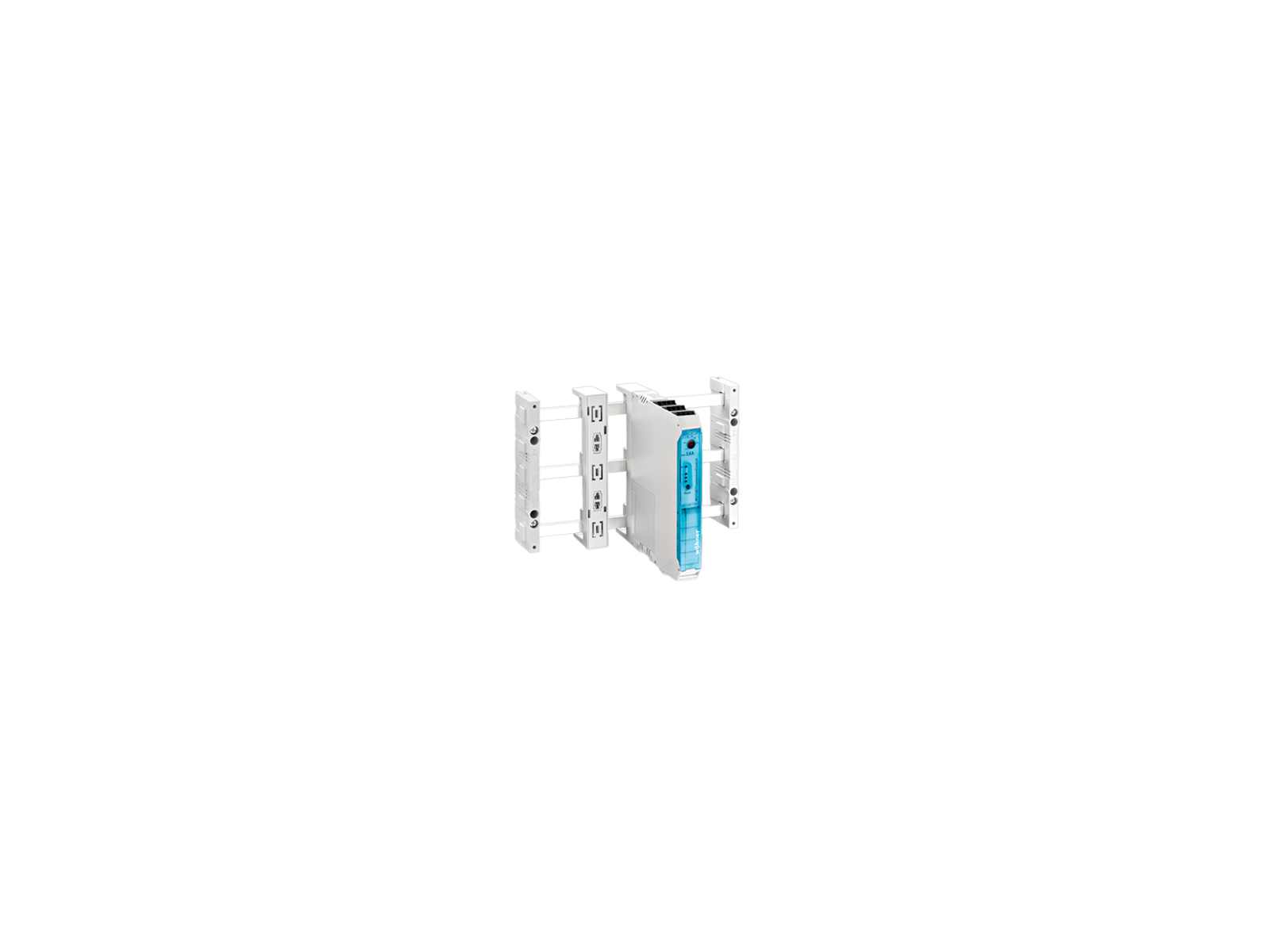

für Sammelschienen 12 x 5, 10

mit CrossLink®Technology

System

30Compact 3P

Produktvorteile

4 Funktionen integriert:
Rechtsschütz
Linksschütz
Motorschutzrelais
NOT-HALT-Schütz bis Kategorie 3

Baubreite nur 22,5mm
30 Mio. elektrische Schaltsspiele

Produktgruppe 21
Untergruppe 06
VE 1
EAN 4021267361044
ECLASS 6.1 27370804
ECLASS 7.1 27370804
ETIM 4.0 EC001037
ETIM 5.0 EC001037

Zulassungen

Standards

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Approbationen

UL , CCC , Atex

for UL feeder circuits >250V

Typnummer: 36110.1

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

CCC Zertifikat: 2019010304252617

Baumusterprüfbescheinigung: PTB13AT3001

Technische Daten

Angaben IEC
Standards
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Elektrische Werte IEC
Bemessungsstrom (IEC): 2.4 A
Bemessungsspannung (IEC) AC: 500 V
min. Betriebsspannung AC: 42 V
Auslösekennlinie: Class 10A
Laststrom einstellbar: Ja
min. Laststrom: 0.18 A
max. Schaltfrequenz: 2 Hz
Schaltzyklen: 30.000.000
Sicherheitsmerkmal: SIL3
Rückmeldekontakt: 1 CO
Bemessungsfrequenz (IEC): 50 / 60 Hz
Bemessungsisolationsspannung Ui AC: 500 V
Bemessungsstossspannung Uimp: 6 kV

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 3,5 W.

(Bei voller Belastung beträgt die Leistungsabgabe 5,5 W.)

Angaben UL
Standards
UL 60947-1
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 2 A
Bemessungsspannung (UL) AC: 500 V
min. Betriebsspannung AC: 42 V
Bemessungsfrequenz (UL): 50 / 60 Hz
SCCR unprotected max.: 5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
SCCR: 100 kA with JDDZ fuse Class J 175 A / 600 V AC
Mechanische Werte
B x H x T: 22.5 x 160 x 156
Gewicht: 55,8 kg/100
Poligkeit: 3-polig
für Sammelschienen: 12 x 5, 10
Schutzart: IP20
Einbaulage senkrecht: Ja
Einbaulage waagerecht: Nein
Klemmstellen
Schraub-Klemmverbindung
Antrieb: 0,8x4
Abisolierung: 8 mm
Querschnitt min.: 0,2 mm²
Querschnitt max.: 2,5 mm²
Md min.: 0,5 Nm
Md max.: 0,6 Nm

Querschnitt min. UL: AWG 24
Querschnitt max. UL: AWG14
Drehmoment (UL): 4,4 - 5,3 lb-in


Schraubklemmen (rund eindrähtig, feindrähtig, feindrähtig mit Aderendhülse)
0,14 - 2,5mm² / 0,5 - 0,6Nm
Der Leistungsabgang ist mit einer steckbaren Klemme versehen

Anwendungshinweise

zulässiger Verschmutzungsgrad: 2
for UL feeder circuits >250V

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| Bedienungsanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)
