for UL feeder circuits >250V

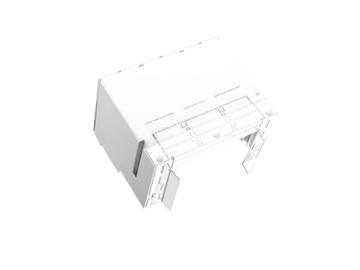

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32809000A
EQUES®185Power
Sammelschienenadapter 1440 A
300 x 652, Verbindung oben, Schraubkontaktierung
für GE FK1600, Legrand DPX³ 1600
für Sammelschienen 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
System
185Power
| Produktgruppe | 05 |
| Untergruppe | 48 |
| VE | 1 |
| EAN | 4021267328092 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: EQ185-A1600-S
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 1440 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 800 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsisolationsspannung Ui DC: | 1000 V |
| Bemessungsstossspannung Uimp: | 12 kV |
| Bemessungsstoßstromfestigkeit Ipk max.: | 106 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 350,7 W.
(Bei voller Belastung beträgt die Leistungsabgabe 548,0 W.)
| mit Legrand DPX³ 1600 oder GE FK1600, nur geeignet für Verbindung oben, bis 1440A einsetzbar! |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 1200 A |
| Bemessungsspannung (UL) AC: | 1000 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 50 kA |
| 3 cycles (without OPD) @ 1000 V AC |
| Mechanische Werte | |
| B x H x T: | 300 x 652 x 85 |
| Gewicht: | 2950,0 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 30, 40, 60, 80, 100, 120 x 10 |
| Stromwandler in Gerät integrierbar: | ja |
| Kurzschlussfestigkeit: | die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Leistungsschalter wird durch den Leistungsschalter bestimmt |
| for UL feeder circuits >250V | |
