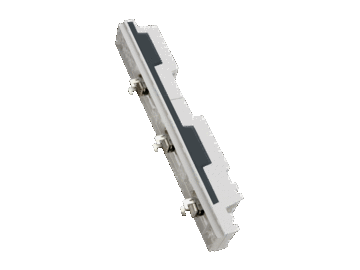

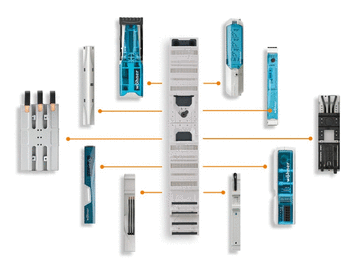

Basissystem-Adapter 2x 160 A (32277)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32277

EQUES®185Power

Basissystem-Adapter 2x 160 A

Klemmkontaktierung

für CrossBoard®-Produkte

für Sammelschienen 30, 40, 60, 80, 100, 120 x 10

mit CrossLink®-Schnittstelle

NEU

System

185Power

Produktvorteile

Schienenträger überbaubar (in Systemen mit und ohne Crosslink Berührungsschutzabdeckungen)

Produktgruppe 05
Untergruppe 48
VE 1
EAN 4021267322779
eCl@ss 6.1 27370304
eCl@ss 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Zulassungen

Standards

IEC 61439-1:2011

GB/T 7251.1

Approbationen

UL , EAC

for UL feeder circuits >250V

Typnummer: EQ185-A320-C

EAC Typ: EQ

UL file: E123577, UL category (for USA): NMTR http://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 http://www.ul.com

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2011
GB/T 7251.1
Elektrische Werte IEC
Bemessungsstrom (IEC): 320 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsisolationsspannung Ui DC: 1500 V
Bemessungsstossspannung Uimp: 6 kV
Kurzschlussfestigkeit: wird durch die aufgesetzten Komponenten bestimmt

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 31.1 W.

(Bei voller Belastung beträgt die Leistungsabgabe 48.6 W.)

Wichtige Hinweise zur Kurzschlussfestigkeit verwendeter CrossBoard®-Komponenten beachten



Bei Verwendung mit 4x NH-LTS Gr. 000 (Art.-Nr. 33800) und kundenseitiger direkter Kabelanschlüsse ohne Klemmenblock wurden folgende Stromtragfähigkeiten durch Prüfungen nachgewiesen:

mit Sicherungen 63 A/ 500 V (AC) und Anschlussleitung 25 mm²: 4x 63 A
mit Sicherungen 80 A/ 690 V (AC) und Anschlussleitung 25 mm²: 4x 68 A
mit Sicherungen 100 A/ 500 V (AC) und Anschlussleitung 35 mm²: 4x 80 A

Angaben UL
Standards
UL 508
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 320 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
Bemessungsspannung (UL) DC: 600 V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR: 35 kA with any DIVQ/7 circuit breaker 125 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 125 A / 480 V AC
Mechanische Werte
B x H x T: 99 x 670 x 111
Gewicht: 292 kg/100
Poligkeit: 3-polig
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Stromwandler in Gerät integrierbar: ja
Schutzart frontseitig: IP20
Einbaulage senkrecht: Ja
Einbaulage waagerecht: Nein
Werkstoffeigenschaften
Basiskörper: temperaturbeständig bis 125°C,
selbstverlöschend nach UL 94,
Kriechstromfestigkeit CTI 600,
halogenfrei
