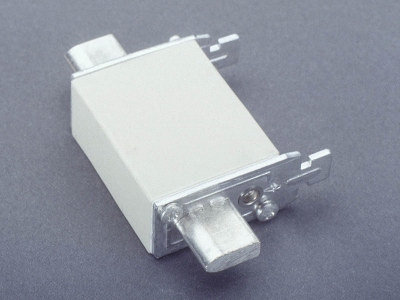

NH-Sicherungseinsatz 63 A (03011000AC)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 03011 000AC

NH-Sicherungseinsatz 63 A

500 V, gG

Größe 000

NEU

Produktgruppe 22
Untergruppe 11
VE 3
EAN 4021267030117
ETIM 5.0 EC000055

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Approbationen

CCC

Typnummer: NH000

Technische Daten

Baugröße: NH 000
Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Elektrische Werte IEC
Bemessungsstrom (IEC): 63 A
Bemessungsspannung (IEC) AC: 500 V
Betriebsklasse gG
Bem.-ausschaltvermögen AC 120 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 3,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 4,7 W.)

Mechanische Werte
Gewicht: 12,0 kg/100
Einbaulage senkrecht: Ja
Einbaulage waagerecht: Ja
Werkstoffeigenschaften
Werkstoff: Porzellan
