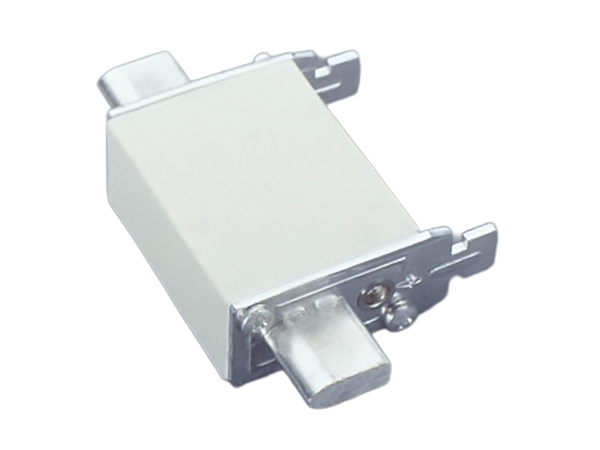

NH-Sicherungseinsatz 50 A

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 03529 000A

NH-Sicherungseinsatz 50 A

500 V, gG

Größe 000



nicht mehr lieferbar

Produktgruppe 22
Untergruppe 11
VE 3
EAN 4021267035297
ECLASS 14.0 27142005
ETIM 5.0 EC000055
ETIM 8.0 EC000055
ETIM 10.0 EC000055

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

EAC Typ: NH

Technische Daten

Baugröße: NH 000
Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Elektrische Werte IEC
Bemessungsstrom (IEC): 50 A
Bemessungsspannung (IEC) AC: 500 V
Bemessungsspannung (IEC) DC: 250 V
Betriebsklasse gG
Ausführung Kennmelder Doppelkennmelder
Bem.-ausschaltvermögen AC 120 kA
Bem.-ausschaltvermögen DC 80 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 2,6 W.

(Bei voller Belastung beträgt die Leistungsabgabe 4,1 W.)

Mechanische Werte
Gewicht: 13,0 kg/100
Einbaulage senkrecht: Ja
Einbaulage waagerecht: Ja
Werkstoffeigenschaften
Werkstoff: Porzellan
halogenfrei: Ja
