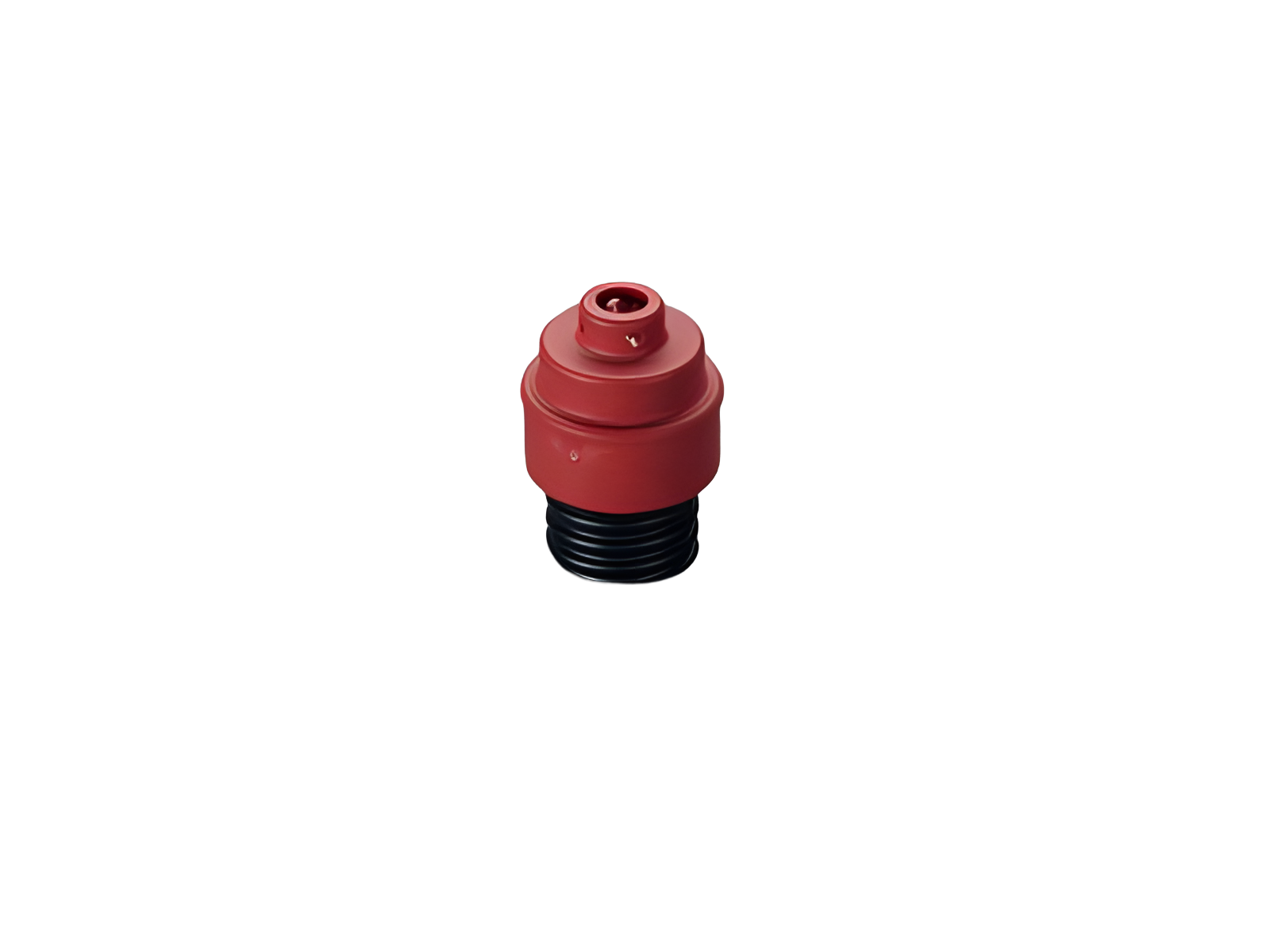

Sperrkappe D02 Industrie-Ausführung (31910)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 31910 000

Sperrkappe D02 Industrie-Ausführung

400 V

E 18

Produktgruppe 22
Untergruppe 05
VE 36
EAN 4021267319106
ECLASS 6.1 27142115
ECLASS 7.1 27142115
ETIM 4.0 EC001643
ETIM 5.0 EC001643

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Technische Daten

Baugröße: D02 / E 18
Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Elektrische Werte IEC
Bemessungsspannung (IEC) AC: 400 V
Bemessungsspannung (IEC) DC: 250 V

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)

Mechanische Werte
Gewicht: 1,1 kg/100

Anwendungshinweise

entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Zubehör

Zubehör für Sicherungen

31913 000
Schlüssel für Sperrkappe
Ausführung Industrie für D und D0
Mehr

Verwendung

01492 000
CUSTO®60Classic
D0-Reiter-Sicherungssockel, 27 mm
E 18 / 3P
für Sammelschienen: 12, 15, 20, 25, 30 x 10 und Profilschienen
Mehr

01058 000
CUSTO®60Classic
D0-Reiter-Sicherungssockel, 36mm
E 18 / 3P
für Sammelschienen: 12, 15, 20, 25, 30 x 10 und Profilschienen
Mehr

01498 000
CUSTO®60Classic
D0-Reiter-Sicherungssockel, 36mm
mit Distanzstreifen
E 18 / 3P
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

31936 000
CUSTO®60Classic
D0-Reiter-Sicherungssockel, 36mm
E 18 / 63 A
berührungsgeschützt
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

31554 000
CUSTO®30Compact
D0-Reiter-Sicherungssockel, 36mm
E 18 / 63 A
berührungsgeschützt
für Sammelschienen: 12 x 5, 10
Mehr

31935 000
CUSTO®60Classic
D0-Reiter-Sicherungssockel, 27mm
E 18 / 63 A
berührungsgeschützt
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

01647 000
CUSTO®60Classic
D0-Reiter-Sicherungssockel, 27mm
E 18 / 3P
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr
