for UL feeder circuits >250V

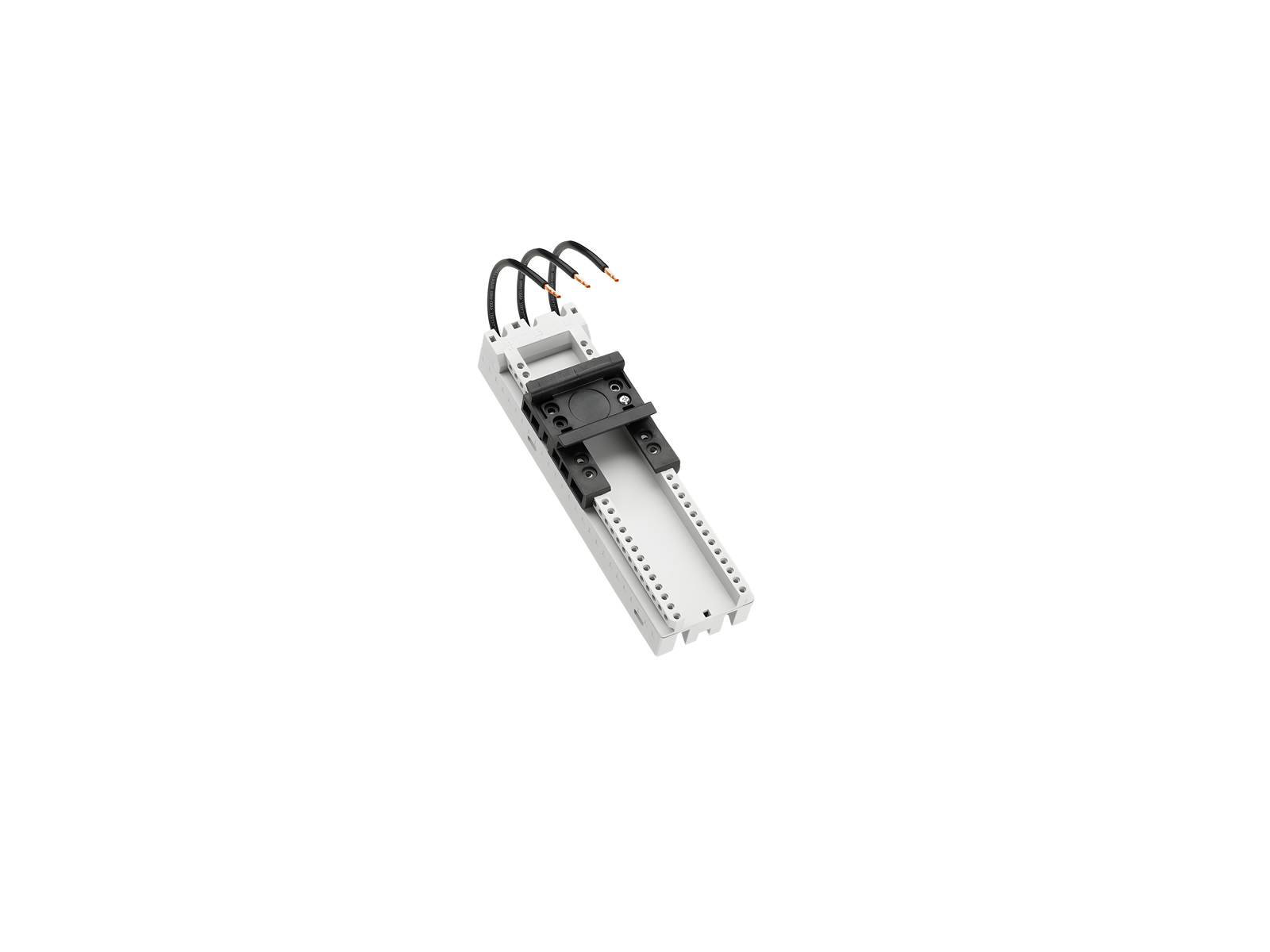

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32686000A
EQUES®CrossBoard
Adapter 32 A
1 verschiebbare Tragschiene, mit Leitungen AWG 10 (6 mm²) 160 mm lang, für Schaltgeräte mit Federklemmenanschluss
45 x 160
mit CrossLink®-Schnittstelle
System
CrossBoard® 125A / 250A, CrossBoard® 800 A
Produktvorteile
Leitungsenden ultraschallverdichtet.
Rastmechanismus für einfaches und schnelles Aufrasten auf dem CrossBoard®.
| Produktgruppe | 05 |
| Untergruppe | 21 |
| VE | 1 |
| EAN | 4021267326869 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
IEC (CB) , UL
for UL feeder circuits >250V
Typnummer: EQ45-BC
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 32 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 30 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 5 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 65 kA |
| with any NKJH/7 Comb. Motor Controller 32 A / 480 V AC |
| Mechanische Werte | |
| B x H x T: | 45 x 160 x 45 |
| Gewicht: | 16,9 kg/100 |
| Poligkeit: | 3-polig |
|
Hinweise |
Zum kompakten Aufbau kompletter Motorschaltungen mit marktüblichen Schaltgeräten und sicherer mechanischer und elektrischer Verbindung mit dem CrossBoard®. |
| Kurzschlussfestigkeit: | die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Motorschutzschalter wird durch den Motorschutzschalter bestimmt |
| for UL feeder circuits >250V | |
