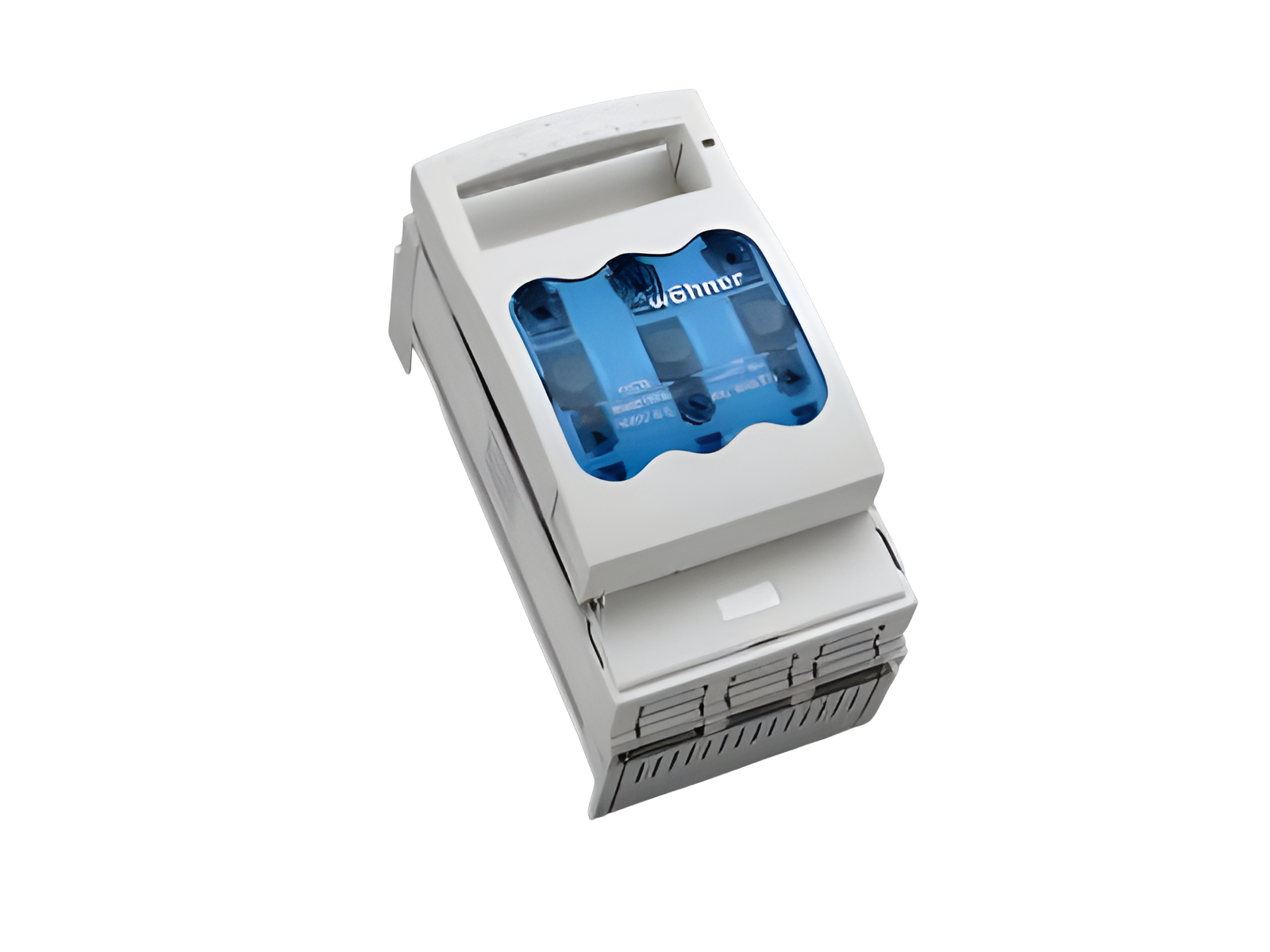

NH-Sicherungs-Lasttrennschalter Gr. 00, 160 A (33198)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33198000

QUADRON^®60Classic

NH-Sicherungs-Lasttrennschalter Gr. 00, 160 A

Rahmenklemme

Anschluss oben oder unten

für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen

mit CrossLink®Technology

System

60Classic

Produktvorteile

Adaptertechnik der CrossLink® Technology
Schneller und sicherer Umbau des Anschlusses für oben oder unten; die spannungsführenden Teile bleiben berührungsgeschützt
Einfaches und sicheres Aufrasten und Kontaktieren
Sicheres Anschließen durch zweigeteilten Berührungsschutz
Sammelschienenträger für Flachschienen überbaubar

Produktgruppe	09
Untergruppe	24

VE	1
EAN	4021267331986

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

UL 4248-1

Approbationen

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

Typnummer: QCB-NH00

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC Zertifikat: 2010010302403934

Technische Daten

für Sicherungseinsätze Baugröße:	NH 000, NH 00
Sicherungen nach Standard:	IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung:	12 W
Anforderung an Kontaktstücke:	Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten

Angaben IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte

Elektrische Werte IEC
Bemessungsstrom (IEC):	160 A
Bemessungsspannung (IEC) AC:	690 V

Bemessungsspannung (IEC) DC:

440 V

Bemessungsisolationsspannung U_i AC:	800 V
Bemessungsisolationsspannung U_i DC:	500 V
Bemessungsstossspannung U_imp:	6 kV

Gebrauchskategorie AC (IEC 60947-3):

AC-21B (690 V)
AC-22B (500 V)

Bed. Kurzschlussstrom mit Sicherungen (AC):	50 kA / 690 V
	80 kA / 500 V (160 A)
ermittelt mit Sicherungen der Betriebsklasse:	gG

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 11,3 W.

(Bei voller Belastung beträgt die Leistungsabgabe 17,7 W.)

zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) DC:

800 V

weitere Gebrauchskategorie AC (IEC 60947-3):

AC-20B (1000 V) bei Verschmutzungsgrad 2

sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 690 V AC:
nicht unter Last schalten

weitere Gebrauchskategorie DC (IEC 60947-3):

2 Strombahnen (L1,L3) in Reihe
DC-21B (220 V)
DC-21B (440 V / 100 A)
DC-22B (220 V / 63 A)
DC-20B (1000 V) bei Verschmutzungsgrad 2

sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 440 V DC:
nicht unter Last schalten

Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.

Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten.
Systemkomponente: frontseitig Schutzart IP30 nach DIN EN 60529, im Anschlussbereich vom Einbau abhängig Adaptermodul: frontseitig Schutzart IP20 nach DIN EN 60529 (fingersicher)

Angaben UL
Standards
UL 4248-1

for UL feeder circuits >250V

Elektrische Werte UL
Bemessungsstrom (UL):	160 A
Bemessungsspannung (UL) AC:	600 V
Bemessungsfrequenz (UL):	50 / 60 Hz

SCCR:

100 kA

Mechanische Werte
B x H x T:	106 x 200 x 97
Gewicht:	100,0 kg/100
Poligkeit:	3-polig
für Sammelschienen:	12, 15, 20, 25, 30 x 5, 10 und Profilschienen

Schutzart frontseitig:

IP30

Sammelschienenverbindung: fremdgefederte Kontaktierung, komfortabler Rastmechanismus, einfaches Umstellen der Kombifüße von 5 auf 10 mm dicke Sammelschienen

Klemmstellen
Rahmenklemme
Antrieb:	S4
Abisolierung:	20 mm
Querschnitt min.:	1,5 mm²
Querschnitt max.:	70 mm²
re:	1,5 - 10 mm²
rm:	16 - 70 mm²
f:	1,5 - 70 mm²
f + AE:	1,5 - 70 mm²
(f + AE eventuell nicht mit maximalen Querschnitt möglich)
Klemmraum:	12x9
Md min.:	5,0 Nm
Md max.:	6,0 Nm
Nicht geeignet für Aluminiumleiter !

Querschnitt min. UL:	AWG 12
Querschnitt max. UL:	AWG 2/0
Drehmoment (UL):	44-53 lb-in

2x 10 mm², 2x 16 mm² und 2x 25 mm² f+AE, beide Leiter identisch, nebeneinander angeordnet, Vierkantverpressung 2x 10 - 35 mm² f, beide Leiter identisch, nebeneinander angeordnet

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der in den o.g. Standards spezifizierten Überlastbedingungen, sind Abstände zu geerdeten Metallteilen einzuhalten:
notw. Abstand oben:	100 mm
notw. Abstand seitlich:	50 mm
Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.

zul. Verlustleistung der verwendeten Sicherung:	12 W
Anforderung an Kontaktstücke:	Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten

for UL feeder circuits >250V
