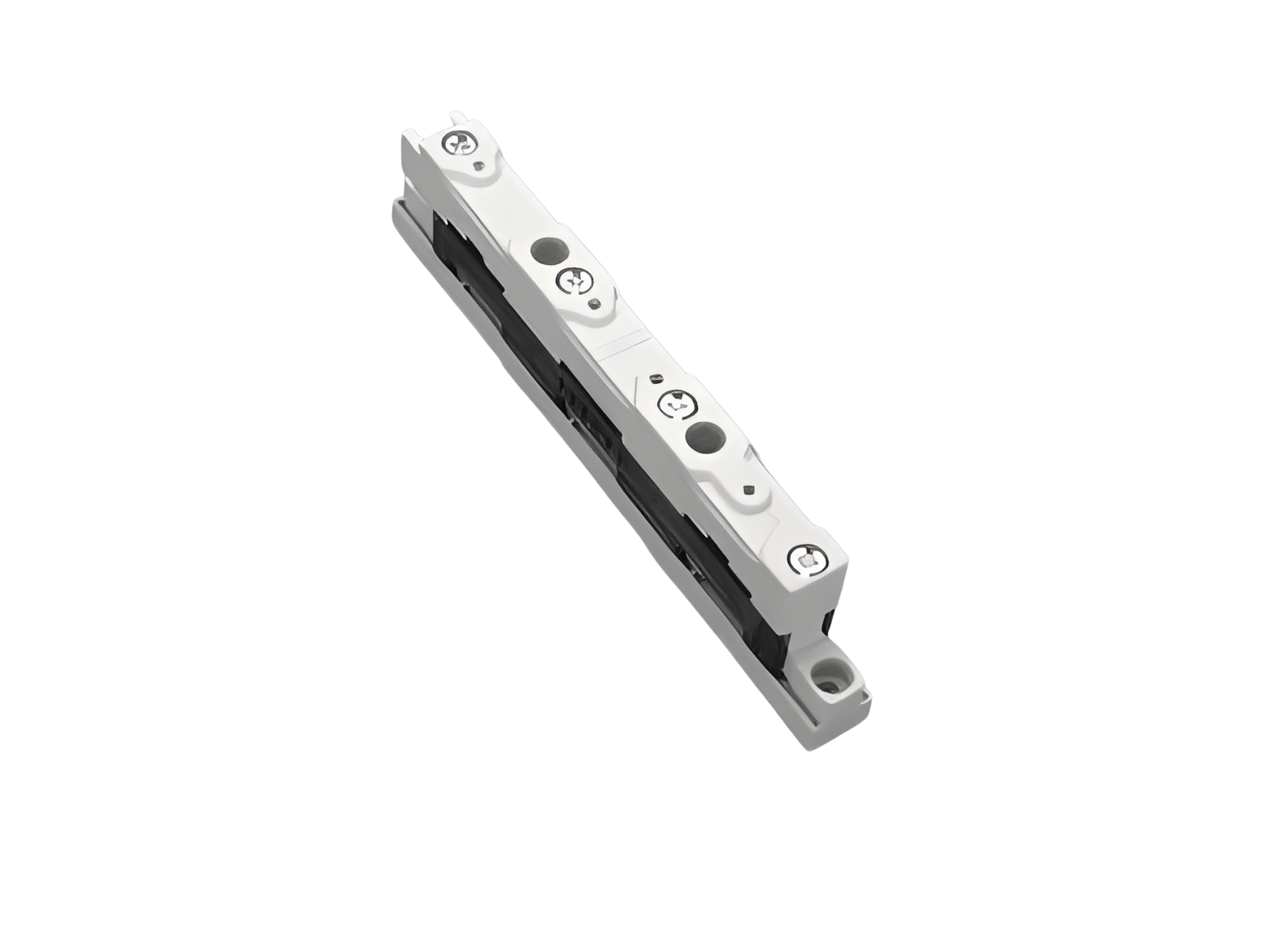

Universal-Sammelschienenträger (01500)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01500 000

Universal-Sammelschienenträger

3-polig, mit zusätzlichen Anschraublöchern außen

für Sammelschienen 12, 15, 20, 25, 30 x 5, 10

System

60Classic

Produktvorteile

Mit zusätzlichen Anschraublöchern außen
auch als Mittelträger verwendbar

Produktgruppe 06
Untergruppe 09
VE 10
EAN 4021267015008
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Zulassungen

Standards

IEC 61439-1:2020

Typnummer: S610

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsspannung (IEC) AC: 800 V
Bemessungsfrequenz (IEC): 50 / 60 Hz
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsstossspannung Uimp: 8 kV
Bemessungsstoßstromfestigkeit Ipk max.: 73 kA
Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 34.2 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) DC: 1500 V
Mechanische Werte
B x H x T: 20 x 215 x 50
Gewicht: 13,7 kg/100
Poligkeit: 3-polig
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10

Anwendungshinweise

Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| Kurzschluss-Diagramm IEC

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Zubehör

Abdeckungen

01573 000
Endabdeckung
für Schienenträger 01484, 01495, 01500, 01508 und 01603
