for UL feeder circuits >250V
Das Foto kann einen ähnlichen Artikel anzeigen.

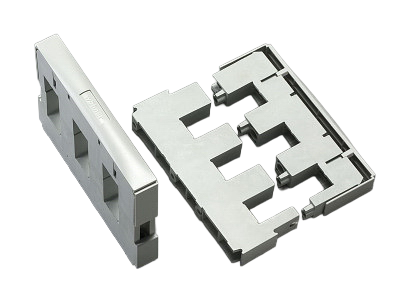

Art.-Nr.: 01232 000
Sammelschienenträger
3-polig, mit innenliegenden Anschraublöchern
für Sammelschienen Dreifach-T-Profil
System
60Classic
Produktvorteile
Als Außen - und Mittelträger geeignet
mit innenliegenden Anschraublöchern.
| Produktgruppe | 06 |
| Untergruppe | 09 |
| VE | 2 |
| EAN | 4021267012328 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
CSA , UL
for UL feeder circuits >250V
Typnummer: S640-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 800 V |
| Bemessungsfrequenz (IEC): | 50 / 60 Hz |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Bemessungsstoßstromfestigkeit Ipk max.: | 90 kA |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 43 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 1500 V |
Kurzschlussfestigkeit IEC / EN :
|
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 35 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 200 kA |
| see downloads |
| Mechanische Werte | |
| B x H x T: | 26 x 200 x 153 |
| Gewicht: | 69,7 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | Dreifach-T-Profil |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Drehmoment für die Schrauben des Schienenträgerdeckels Md = 4Nm |
|
| for UL feeder circuits >250V |

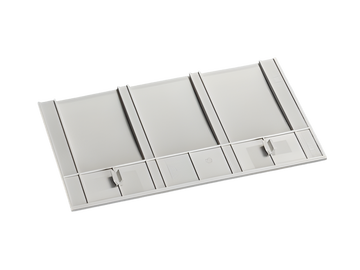

01234
000
Endabdeckung
für Schienenträger 01231 und 01232
Mehr

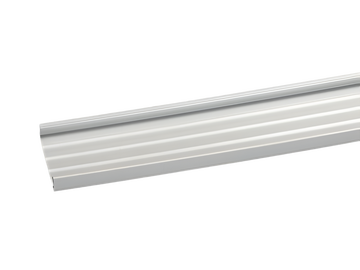

01236
000
Abschottprofil
48 mm Tiefe, 2,40 m lang
Mehr
01237
000
Abschottprofil
76 mm Tiefe, 2,40 m lang
Mehr

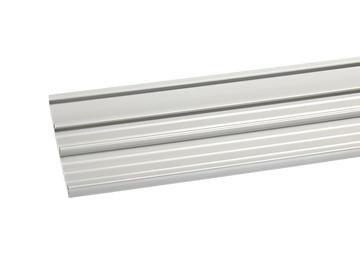

01238
