for UL feeder circuits >250V

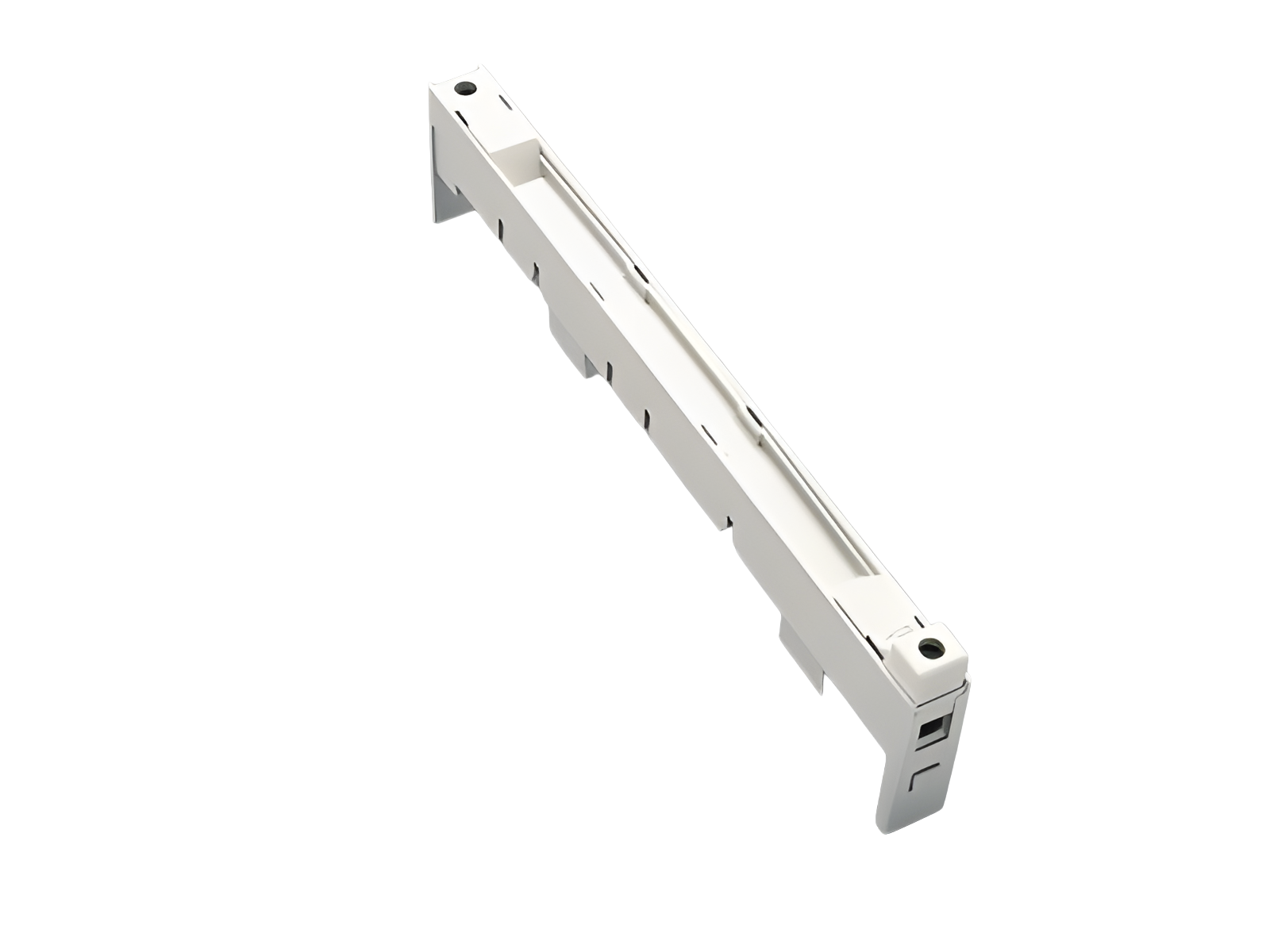

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32146 000
PE/N-Adaptermodul
beidseitig ansteckbar an Sammelschienenadapter
18 x 242
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
| Produktgruppe | 05 |
| Untergruppe | 43 |
| VE | 4 |
| EAN | 4021267321468 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL
Typnummer: 680.1
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 690 V |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,9 W.
(Bei voller Belastung beträgt die Leistungsabgabe 1,4 W.)
| Anschlussklemmen 16 mm² oben und unten |
| Angaben UL | |
| Standards | |
| UL 508 |
| Mechanische Werte | |
| B x H x T: | 18 x 242 x 50 |
| Gewicht: | 14,1 kg/100 |
| Poligkeit: | 3-polig+N |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
Drehmoment Sammelschienenkontaktierung 12 Nm
Drehmoment Rohrverbindung 40 Nm
| Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 12 mm vorhanden sein. | |
|
Zum Einspeisen und Abgreifen der PE/N-Schiene |
|
