Part No.: 36203 000A

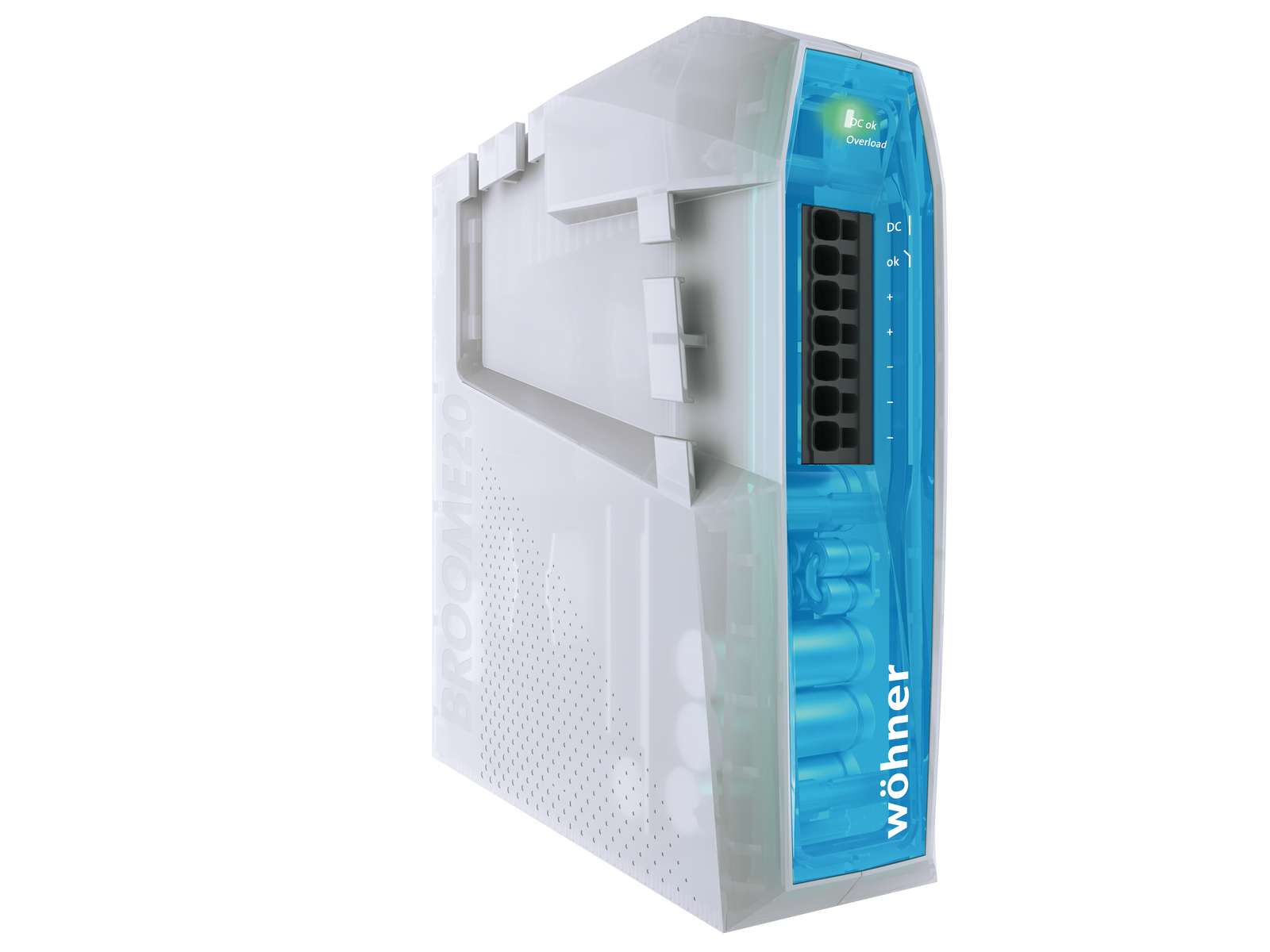

BROOME20 CrossBoard
zdroj 20 A
400 V AC / 24 V DC, se svorkami push-in
s CrossLink rozhraním
System
CrossBoard 125A / 250A, CrossBoard 800 A
Advantages of the product
Direct installation to CrossBoard®
Efficiency of 96% permits an intallation width of 49.5 mm
Short-term increase in output current by up to 300%
Self-protected at short-circuit with intelligent re-start
No pre-fuse needed
Overvoltage category III
| Produktová skupina | 21 |
| Podskupina | 40 |
| velikost balení | 1 |
| EAN | 4021267362034 |
| ECLASS 14.0 | 27142325 |
| ETIM 5.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 10.0 | EC002540 |
Standardy
IEC 61010-2-201:2024
IEC 61204-3:2016
IEC 61000-4-2:2008
IEC 61000-6-2:2016
IEC 61000-6-4:2018
IEC 61000-3-2:2018/AMD2:2024
UL 61010-1
UL 61010-2-201
Schválení dle norem
IEC (CB) , UL
for UL feeder circuits >250V
typové číslo: BROOME20
EAC Type: PS
UL file: E497002, UL category (for USA): NMTR. https://www.ul.com
UL file: E497002, UL category (for Canada): NMTR7. https://www.ul.com
| Detaily IEC | |
| Standardy | |
|
IEC 61010-2-201:2024 IEC 61204-3:2016 IEC 61000-4-2:2008 IEC 61000-6-2:2016 IEC 61000-6-4:2018 IEC 61000-3-2:2018/AMD2:2024 |
| Elektrické údaje IEC | |
| jmenovité napětí (IEC) AC: | 500 V |
| min. provozní napětí AC: | 380 V |
| výstupní napětí DC: | 24 V |
| výstupní proud: | 20 A |
| řízení napětí: | No |
| typická výdrž při poklesu (400V): | 20 ms |
| typická výdrž při poklesu (480V): | 20 ms |
| oddělený vstup / výstup: | SELV / PELV |
| ochrana před vysokým napětím: | 32 V |
| možný paralelní provoz: | Yes |
| možný sériový provoz: | Yes |
| jmenovitá frekvence (IEC): | 50 / 60 Hz |
| jmenovité izolační napětí Ui AC: | 500 V |
| jmenovité přepětí Uimp : | 4 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 10,8 W.
(The power dissipation at full load would be 16,9 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| min. permitted operation temperature | -25°C |
| max. permitted operation temperature | 70°C |
| min. permitted temperature for transport and storage | -25°C |
| max. permitted temperature for transport and storage | 70°C |
| 3-pole feeding at L1, L2 and L3 |
| Detaily UL | |
| Standardy | |
|
UL 61010-1
UL 61010-2-201 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovité napětí (UL) AC: | 500 V |
| min. provozní napětí AC: | 380 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| Mechanické údaje | |
| Š x V x H: | 49.5 x 160 x 150 |
| hmotnost: | 75,0 kg/100 |
| póly: | 3-pólový |
| stupeň ochrany: | IP30 |
| for vertical busbar system: | Yes |
| for horizontal busbar system: | No |
| Terminal points | |
| push-in connection | |
| AWG12 (4 mm²) | |
| screw drive: | 0.5x3 |
| wire stripping: | 13 mm |
| min. cross-section: | 0,2 mm² |
| max. cross-section: | 4 mm² |
| min. cross-section UL: | AWG 24 |
| max. cross-section UL: | AWG 12 |
| for UL feeder circuits >250V |
