measuring transformer 250 A / 333 mV

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 37290 000A

measuring transformer 250 A / 333 mV

size CT2

class 1

při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900

System

Measurement Technique

Produktová skupina 23
Podskupina 35
velikost balení 3
EAN 4021267372903
ECLASS 14.0 27210902
ETIM 5.0 EC002048
ETIM 8.0 EC002048
ETIM 10.0 EC002048

Schválení dle norem

Standardy

IEC 61869-1:2007
IEC 61869-2:2012

typové číslo: CT2-250/333-1

EAC Type: CT

CCC schválení: certifikace není vyžadována

Produktová data

velikost: CT2
Detaily IEC
Standardy
IEC 61869-1:2007
IEC 61869-2:2012
Elektrické údaje IEC
prim. jmenovitý proud Ipr: 250 A
sec. rated voltage: 333 mV
burden: 2 kOhm
accuracy class (current): 1
max. provozní napětí Um: 720 V
term. krátkodobý proud I th : 15 kA
třída izolace: H
nadproudový omezovací faktor: FS5
Mechanické údaje
Š x V x H: 51 x 77 x 25
hmotnost: 13,5 kg/100
CT lze integrovat do zařízení: ja
CT lze integrovat do modulu CT: ja
uzavíratelný: ja
Terminal points
cage clamp connection
screw drive: PZ1
wire stripping: 12 mm
Not suitable for aluminium cables !
Vlastnosti materiálu
halogen-free: Yes

Application notes

Not suitable for aluminium cables !

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

accessories for mounting

37900 000A
montážní svorka pro proudový transformátor
pro montáž na přípojnice a adaptéry 630 A
pro přípojnice 25-30 x 5 a 12-30 x 10
Více

Usage

37100 000A
MIEZ
Current extension module
12 channels
pro: 37010
Více

01621 000
přípojnice 25 x 5
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

01140 000
přípojnice 20 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 3,60 m, ochrana proti korozi
Více

01622 000
přípojnice 30 x 5
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

01204 000
přípojnice 30 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 3,60 m, pocínovaná
Více

01624 000
přípojnice 20 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

01623 000
přípojnice 12 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

01625 000
přípojnice 30 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

32745 000A
EQUES 185Power
přípojnicový adaptér 630 A
univerzální verze do 630 A, vzdálenost mezi fázemi 43-46 mm
připojení zdola, CrossLink®-rámová svorka
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

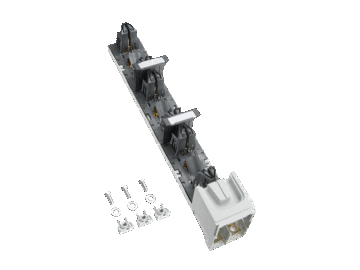

33706 000A
