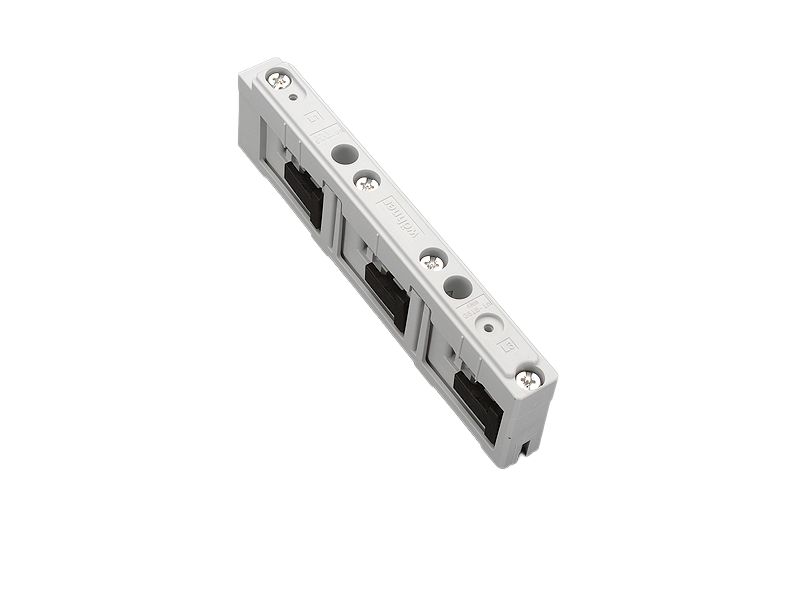

Obrázek může zobrazovat podobný produkt.
Part No.: 01508 000
univerzální držák přípojnice UL
3-pólový, s vnitřními otvory pro šrouby
pro přípojnici 12, 20, 30 x 5, 10
System
60Classic
| Produktová skupina | 06 |
| Podskupina | 09 |
| velikost balení | 10 |
| EAN | 4021267015084 |
| ECLASS 14.0 | 27400607 |
| ETIM 5.0 | EC001166 |
| ETIM 8.0 | EC001166 |
| ETIM 10.0 | EC001166 |
Standardy
IEC 61439-1:2020
UL 508
Schválení dle norem
CSA , UL , DNV GL
for UL feeder circuits >250V
typové číslo: S620-L
EAC Type: SB
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| jmenovité napětí (IEC) AC: | 800 V |
| jmenovitá frekvence (IEC): | 50 / 60 Hz |
| jmenovité izolační napětí Ui AC: | 1000 V |
| jmenovité přepětí Uimp : | 8 kV |
| jmenovitá proudová špičková výdrž Ipk max.: | 70 kA |
| jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: | 34.2 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) DC: | 1500 V |
| min. permitted operation temperature | -40°C |
go to calculation for 3-pole system (IEC) |
| Detaily UL | |
| Standardy | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 22 kA |
| 400mm support spacing | |
| SCCR protected max.: | 100 kA |
| see mounting instruction |
| Mechanické údaje | |
| Š x V x H: | 20 x 191 x 51 |
| hmotnost: | 14,0 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 12, 20, 30 x 5, 10 |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| The insulation performance of the article depends on the installation conditions. | |
| for UL feeder circuits >250V | |
| To maintain the increased air and creepage sections as per UL 508A, the spacer or the base plate is to be used. |
