připojovací svorka

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 23929 000AD

připojovací svorka

3x 50 - 95 mm²

pro S32 630 A

PC-633

Produktová skupina 14
Podskupina 51
velikost balení 1
EAN 4021267239299
ECLASS 14.0 27250116
ETIM 5.0 EC000001
ETIM 8.0 EC000001
ETIM 10.0 EC000001

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Elektrické údaje IEC
Jmenovitý proud (IEC): 630 A
Mechanické údaje
hmotnost: 28,5 kg/100
Terminal points
min. cross-section: 50 mm²
max. cross-section: 95 mm²
re: 50 - 95 mm²
rm: 50 - 95 mm²
Vlastnosti materiálu
halogen-free: Yes

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage

23015 000AD
CAPUS Panel
odpojovač 4-pólový
šroub M10, černošedá rukojeť
630 A
for mounting plate
Více

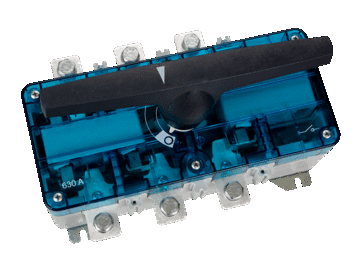

23005 000AD
CAPUS Panel
odpojovač 3-pólový
šroub M10, černošedá rukojeť
630 A
for mounting plate
Více

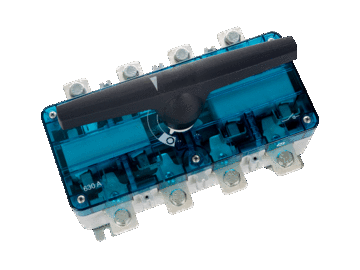

23025 000AD
CAPUS Panel
odpojovač 3-pólový + N
šroub M10, černošedá rukojeť
630 A
N pól na pravé straně
for mounting plate
Více

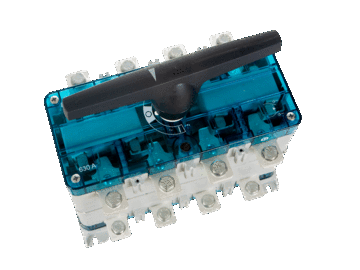

23125 000AD
CAPUS Panel
přepínač 3-pólový + N
šroub M10
630 A
N pól na pravé straně
for mounting plate
Více
