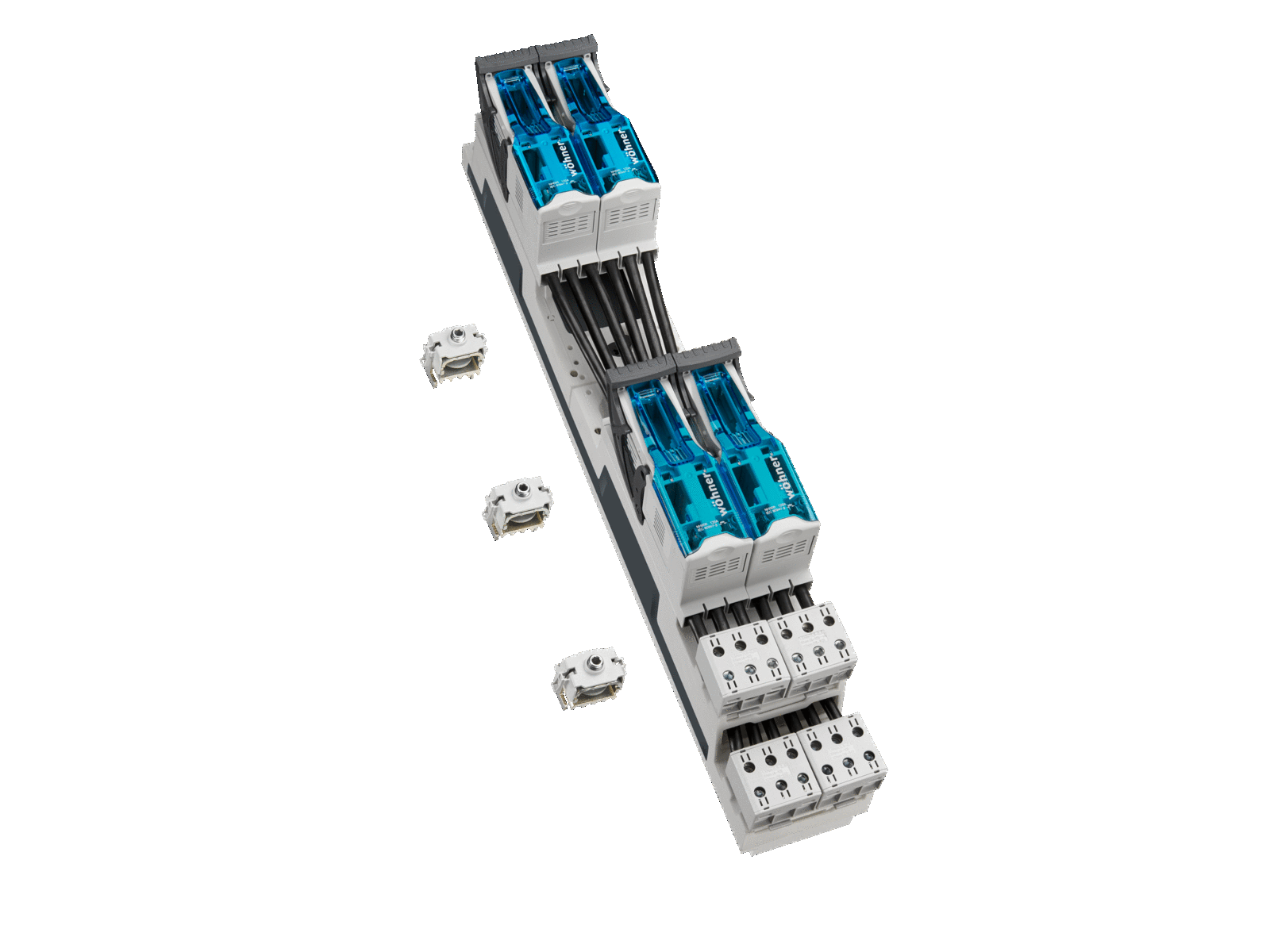

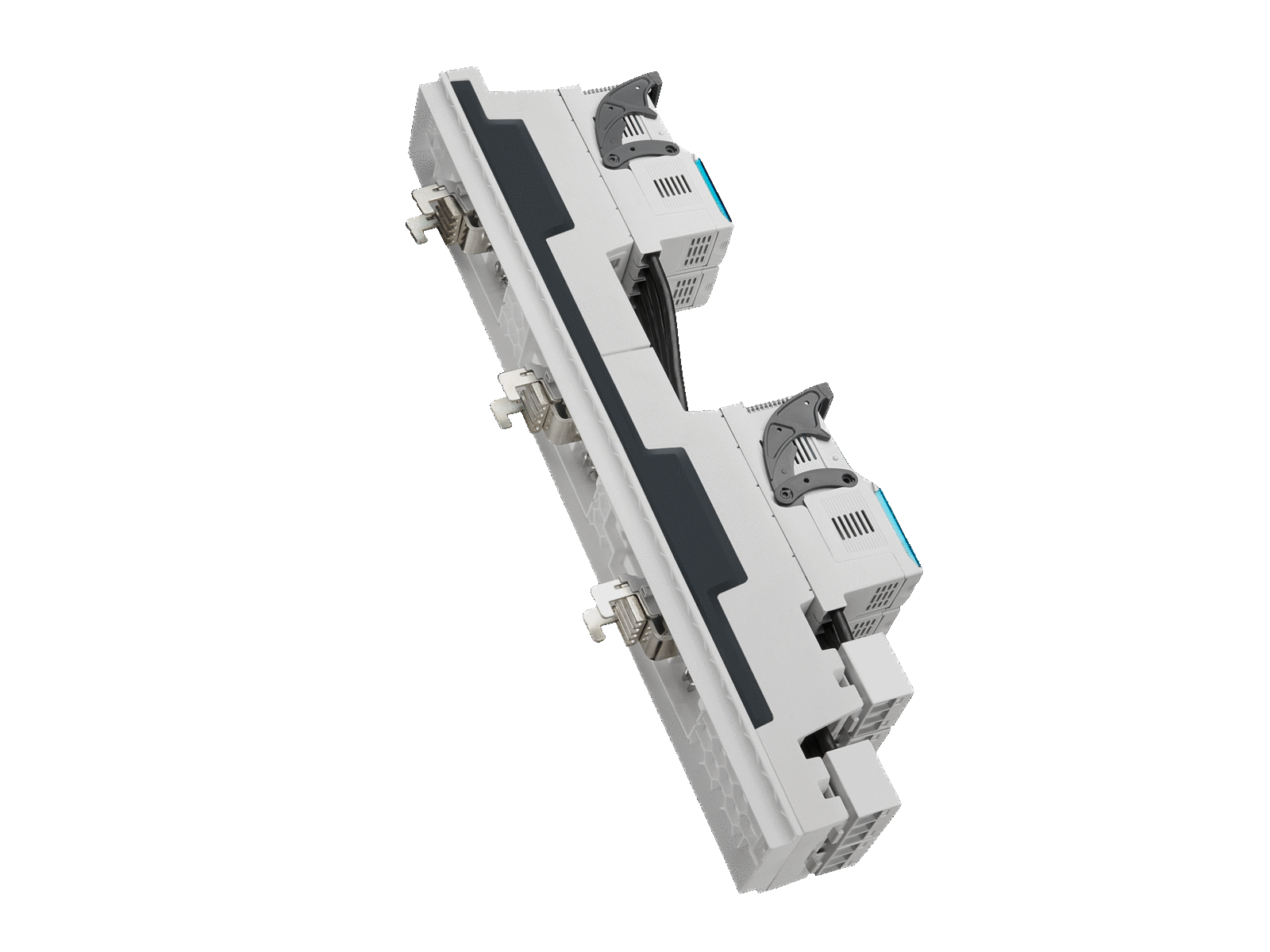

modul 4x NH pojistkový odpínač, 3-pólový

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33777 000A

QUADRON 185Power

modul 4x NH pojistkový odpínač, 3-pólový

with terminal clamps for busbar systems with protection modules

4x NH 000 (max. 63 A)

pro přípojnici 30, 40, 60, 80, 100, 120 x 10

System

185Power

Advantages of the product

Schienenträger überbaubar (in Systemen mit und ohne Crosslink Berührungsschutzabdeckungen)

Produktová skupina 09
Podskupina 37
velikost balení 1
EAN 4021267337773
ECLASS 14.0 27142108
ETIM 5.0 EC001040
ETIM 8.0 EC001040
ETIM 10.0 EC001040

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: NH

Produktová data

pro velikost pojistek: NH 000
pojistková vložka podle na standardu: IEC / HD 60269-2
povolené rozptylování energie pojistkové vložky: 9 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Elektrické údaje IEC
Jmenovitý proud (IEC): 252 A
jmenovité napětí (IEC) AC: 690 V
jmenovité napětí (IEC) DC: 440 V
jmenovité izolační napětí Ui AC: 800 V
jmenovité izolační napětí Ui DC: 500 V
jmenovité přepětí Uimp : 6 kV
Utilisation category AC (IEC 60947-3) : AC-21B (690 V / 80 A)
AC-22B (400 V / 125 A)
schváleno s pojistkovými vložkami dané třídy: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 65,9 W.

(The power dissipation at full load would be 103,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.


The following current capacities have been verified by tests:

with fuses 63 A / 500 V (AC): 4x 63 A
with fuses 80 A / 690 V (AC): 4x 68 A
Mechanické údaje
Š x V x H: 99 x 672 x 196
hmotnost: 597,5 kg/100
póly: 3-pólový
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
CT lze integrovat do zařízení: ja
čelní stupeň ochrany: IP20
vertikální montážní poloha: Yes
horizontální montážní poloha: No

for fuse links max. 21 mm wide

Terminal points
screw clamp connection
screw drive: S5
wire stripping: 15 mm
min. cross-section: 1,5 mm²
max. cross-section: 50 mm²
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.


tunnel terminal 1.5 - 50 mm²

Cu: 1.5 - 50 mm² flexible with wire-end ferrule
Cu: 16 - 50 mm² stranded round
Cu: 1.5 - 10 mm² solid round

Al: 16 - 50 mm² solid round
Al: 50 mm² stranded sectored, pre-rounded
Vlastnosti materiálu
halogen-free: Yes

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

for use with horizontal busbar systems
povolené rozptylování energie pojistkové vložky: 9 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

accessories for mounting

33740 000A
háková svorka
for busbar systems without protection modules
velikost 1 - 3
pro: QU185-1..., QU185-2..., QU185-3..., CRL185-..., EQ185-A320-...
Více

33948 000A
8 kabelových držáků
pro montáž měřícího transformátoru
Více

covers

33950 000A
čelní kryt IP30
pro: 33777, 33778
Více

measuring transformers 333mV

37282 000A
measuring transformer 250 A / 333 mV
size CT1
class 0.5
Více

37278 000A
measuring transformer 250 A / 333 mV
size CT1
class 1
Více

37277 000A
measuring transformer 200 A / 333 mV
size CT1
class 1
Více

37281 000A
measuring transformer 200 A / 333 mV
size CT1
class 0.5
Více

37283 000A
measuring transformer 400 A / 333 mV
size CT1
class 0.5
Více

37280 000A
measuring transformer 500 A / 333 mV
size CT1
class 1
Více

37286 000A
measuring transformer 250 A / 333 mV
size CT1
class 0.5s
Více

37288 000A
measuring transformer 500 A / 333 mV
size CT1
class 0.5s
Více

37287 000A
measuring transformer 400 A / 333 mV
size CT1
class 0.5s
Více

37279 000A
measuring transformer 400 A / 333 mV
size CT1
class 1
Více

37285 000A
measuring transformer 200 A / 333 mV
size CT1
class 0.5s
Více

37284 000A
measuring transformer 500 A / 333 mV
size CT1
class 0.5
Více

current transformers class 1

37200 000A
proudový transformátor 200 A / 5 A
size CT1
1,5 VA / třída 1
Více

37201 000A
proudový transformátor 250 A / 5 A
size CT1
1,5 VA / třída 1
Více

37202 000A
proudový transformátor 400 A / 5 A
size CT1
1,5 VA / třída 1
Více

current transformers class 0.5

37204 000A
proudový transformátor 200 A / 5 A
size CT1
1,5 VA / třída 0,5
Více

37205 000A
proudový transformátor 250 A / 5 A
size CT1
1,5 VA / třída 0,5
Více

37206 000A
proudový transformátor 400 A / 5 A
size CT1
1,5 VA / třída 0,5
Více

37208 000A
proudový transformátor 200 A / 5 A, s prohlášením o shodě
size CT1
1,5 VA / třída 0,5
stock sale
Více

37209 000A
proudový transformátor 250 A / 5 A, s prohlášením o shodě
size CT1
1,5 VA / třída 0,5
Více

37210 000A
proudový transformátor 400 A / 5 A, s prohlášením o shodě
size CT1
1,5 VA / třída 0,5
Více
