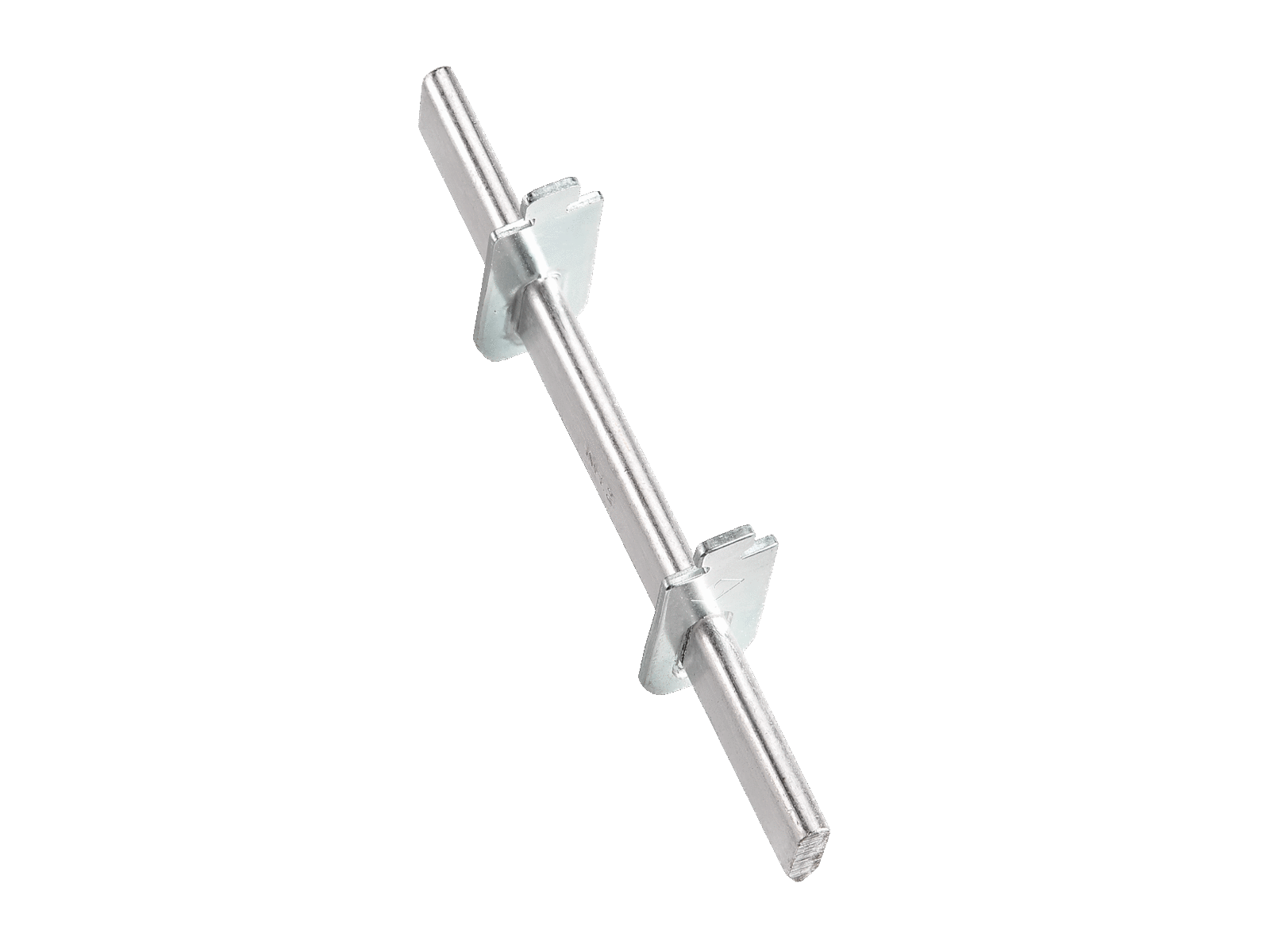

nožové spojení 400 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 03163 000A

nožové spojení 400 A

velikost 2

Produktová skupina 22
Podskupina 16
velikost balení 3
EAN 4021267031633
ECLASS 14.0 27142105
ETIM 5.0 EC000026
ETIM 8.0 EC000026
ETIM 10.0 EC000026

Schválení dle norem

Standardy

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

EAC Type: NH

Produktová data

velikost: NH 2
Detaily IEC
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Elektrické údaje IEC
Jmenovitý proud (IEC): 400 A
Mechanické údaje
hmotnost: 20,7 kg/100
Vlastnosti materiálu
halogen-free: Yes

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

accessories for fuses

03502 000
rukojeť pro NH pojistky
otevřené provedení
velikost 000 - 3
Více
