Obrázek může zobrazovat podobný produkt.

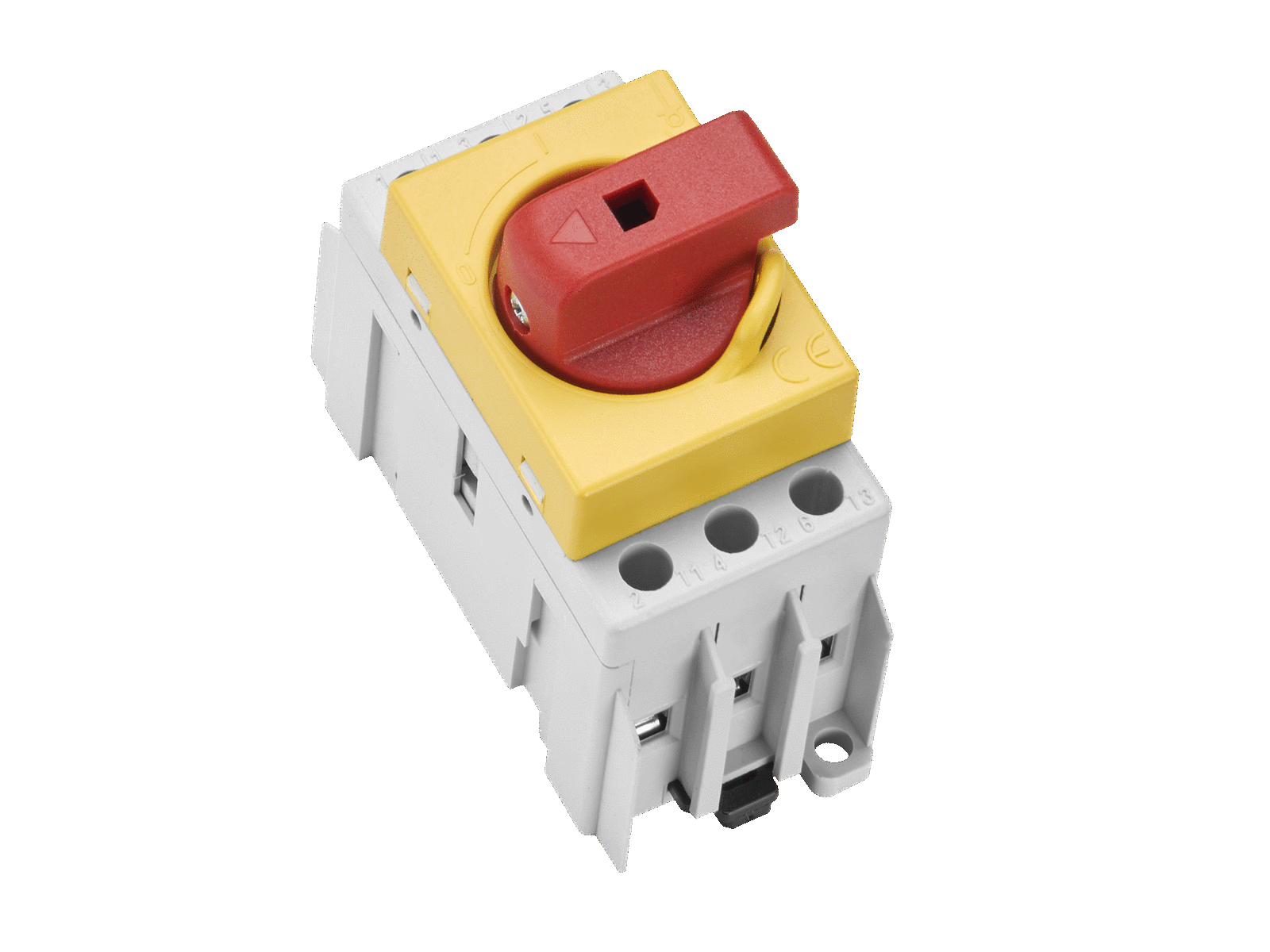

Part No.: 33854 000A
CAPUS Panel
odpojovač 3-pólový
svorky 2,5 - 16 mm², žluto-červená rukojeť
63 A
for mounting plate or mounting rail
System
Panel
Advantages of the product
lockable in 0-position with a padlock (max. 4 mm diameter)
| Produktová skupina | 14 |
| Podskupina | 01 |
| velikost balení | 1 |
| EAN | 4021267338541 |
| ECLASS 14.0 | 27371403 |
| ETIM 5.0 | EC000216 |
| ETIM 8.0 | EC000216 |
| ETIM 10.0 | EC000216 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
typové číslo: SD1-3-63-R
EAC Type: SD
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 63 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovitá frekvence (IEC): | 50 / 60 Hz |
| jmenovité izolační napětí Ui AC: | 800 V |
| jmenovité přepětí Uimp : | 4 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23 A (690 V / 63 A) AC-22 A (690 V / 63 A) AC-21 A (690 V / 63 A) |
| kond. zkratový proud s pojistkami (AC): | 10 kA |
| schváleno s pojistkovými vložkami dané třídy: | gG |
| jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: | 1 kA |
| jmenovitá výrobní kapacita: | 2,1 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 1,5 W.
(The power dissipation at full load would be 2,4 W.)
| Mechanické údaje | |
| Š x V x H: | 36 x 81 x 79 |
| hmotnost: | 15,5 kg/100 |
| póly: | 3-pólový |
| Mounting: | for mounting plate or mounting rail |
| stupeň ochrany: | IP20 |
| Terminal points | |
| cage clamp connection | |
| wire stripping: | 10 mm |
| min. cross-section: | 2,5 mm² |
| max. cross-section: | 16 mm² |
| re: | 2.5 - 16 mm² |
| rm: | 16 - 16 mm² |
| f: | 2.5 - 16 mm² |
| f + AE: | 2.5 - 16 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 2,0 Nm |
| Md max.: | 2,0 Nm |
| Not suitable for aluminium cables ! | |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
all poles switched at the same time
| Not suitable for aluminium cables ! | |

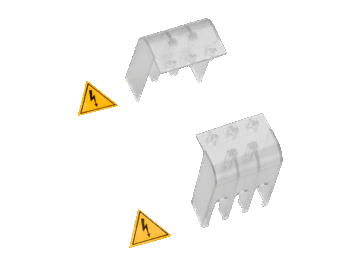

33694
000A
set krytu připojovacího prostoru, 3-polový
pro: SD1-3, SD1-4
Více
33665
000A
otočná rukojeť pro montáž na dveře
grafitově šedá, s rukojetí
s blokováním dveří
pro: SD1, SD2, SD3
Více
33666
000A
otočná rukojeť pro montáž na dveře
červeno-žlutá, s rukojetí
s blokováním dveří
pro: SD1, SD2, SD3
Více
33669
000A
otočná rukojeť pro montáž na dveře
grafitově šedá, s rukojetí
s blokováním dveří
pro: SD1, SD2, SD3
Více
33670
000A
otočná rukojeť pro montáž na dveře
červeno-žlutá, s rukojetí
s blokováním dveří
pro: SD1, SD2, SD3
Více
33680
000A
prodlužovací ovladací hřídel, délka 100 mm
pro: SD1, SD2, SD3
Více
33681
000A
prodlužovací ovladací hřídel, délka 200 mm
pro: SD1, SD2, SD3
Více
33682
000A
prodlužovací ovladací hřídel, délka 300 mm
pro: SD1, SD2, SD3
Více

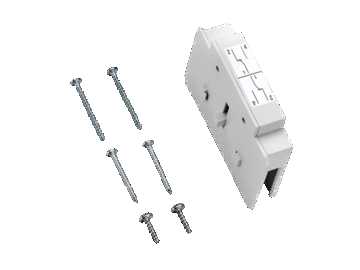

33692
000A
spínač
1NC + 1NO, šroubové svorky
pro: SD1, SD2, SD3
Více

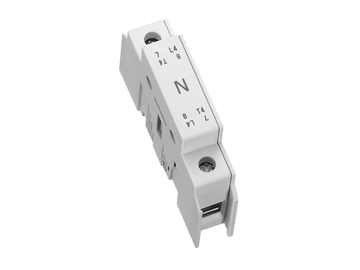

33683
000A
CAPUS Panel
N pól pro SD1-3P odpínač
box terminal 2.5 - 16 mm² / AWG 16 - 6
for mounting plate or mounting rail
Více

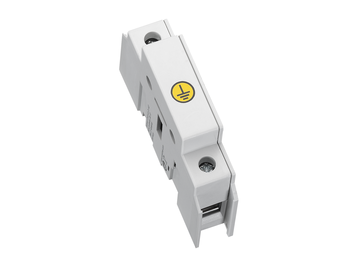

33689
000A
CAPUS Panel
PE pól pro SD1-3P odpínač
box terminal 2,5 - 16 mm² / AWG 16 - 6
for mounting plate or mounting rail
Více
