Obrázek může zobrazovat podobný produkt.
Part No.: 31173 000A
TRITON Panel
držák D pojistek, montáž na panel
E 27 / 25 A / 1P, pro šroubové vymezovací vložky
chráněno proti nebezpečnému dotyku podle DGUV V3
for mounting plate or mounting rail
System
Panel
| Produktová skupina | 02 |
| Podskupina | 09 |
| velikost balení | 9 |
| EAN | 4021267311735 |
| ECLASS 14.0 | 27142103 |
| ETIM 5.0 | EC000094 |
| ETIM 8.0 | EC000094 |
| ETIM 10.0 | EC000094 |
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Schválení dle norem
CCC , DNV GL
typové číslo: 2713
EAC Type: D
| pro velikost pojistek: | D |
| pojistková vložka podle na standardu: | IEC / HD 60269-3 |
| povolené rozptylování energie pojistkové vložky: | 4,5 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 25 A |
| jmenovité napětí (IEC) AC: | 500 V |
| jmenovité napětí (IEC) DC: | 500 V |
| jmenovité přepětí Uimp : | 4 kV |
| schváleno s pojistkovými vložkami dané třídy: | gG |
| zkratová odolnost při ochraně pojistkami: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,4 W.
(The power dissipation at full load would be 0,7 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 550 V |
| max. povolené napětí (IEC) DC: | 525 V |
| max. permitted operation temperature | 55°C |
Je nutné přísně dodržovat směr napájení vyznačený na výrobku. |
| Mechanické údaje | |
| Š x V x H: | 40 x 90 x 55 |
| hmotnost: | 15,2 kg/100 |
| póly: | 1-pólový |
| Mounting: | for mounting plate or mounting rail |
| Terminal points | |
| cage clamp connection | |
| screw drive: | PZ2 |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 35 mm² |
| re: | 1.5 - 10 mm² |
| f: | 1.5 - 35 mm² |
| f + AE: | 1.5 - 35 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 2,4 Nm |
| Md max.: | 3,2 Nm |
| Not suitable for aluminium cables ! | |
| Vlastnosti materiálu | |
| Material: | Plastic |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
| povolené rozptylování energie pojistkové vložky: | 4,5 W |
31028
000A
připojovací svorka, boční připojení
6 - 50 mm²
pro: 31014, 31024, 31309, 31311
Více
31309
000A
hřebenová přípojnice 1-pólová, pro E27, rozteč 40 mm
80 A, délka 1 m
16 mm²
Více
31086
000

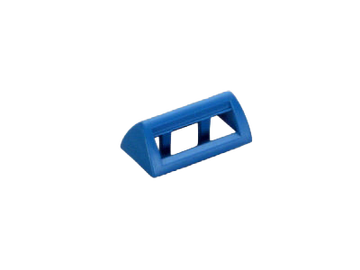

držák štítků
k nasunutí na všechny pojistkové spodky TRITON
Více
