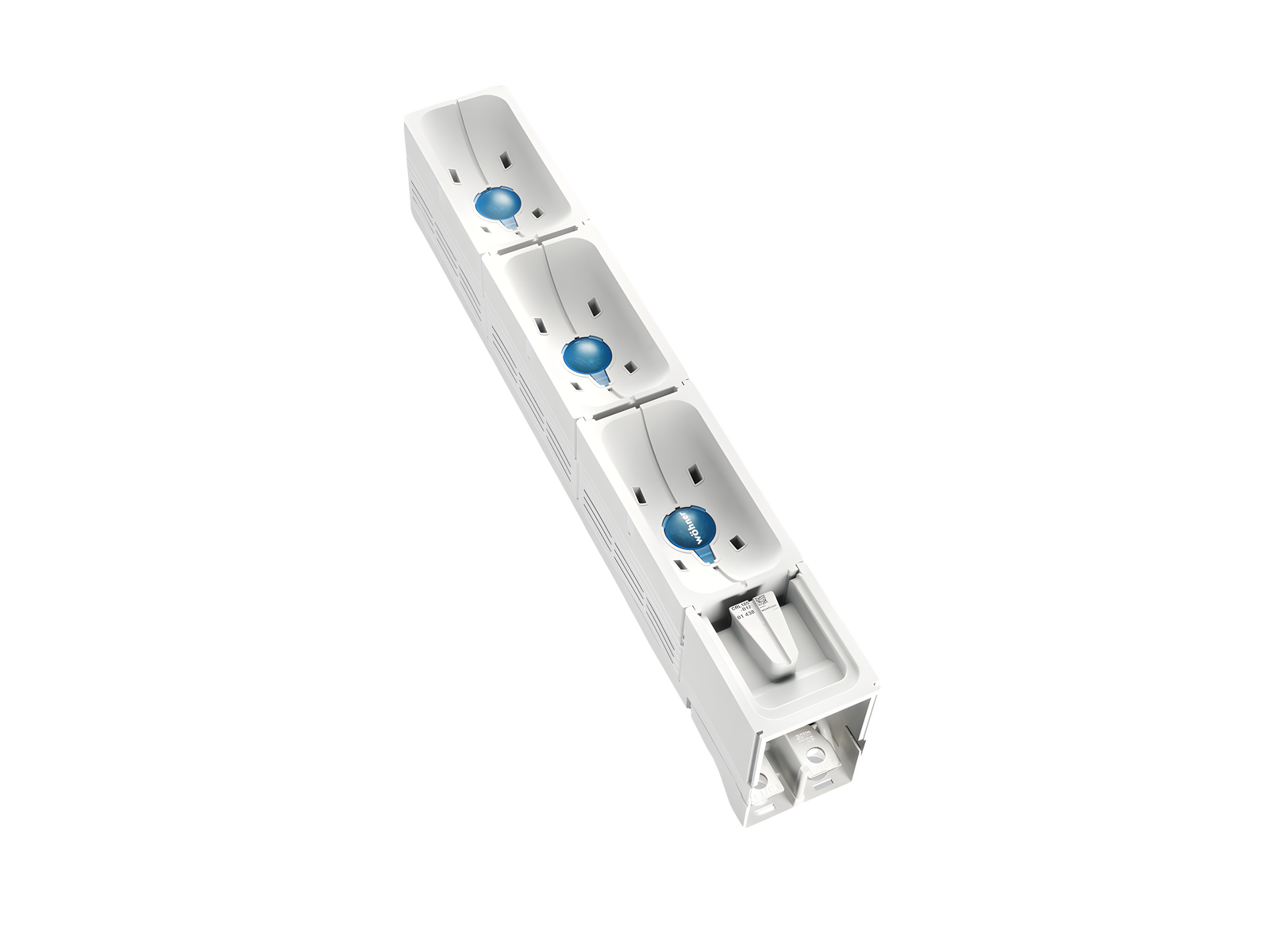

spojovací kolejnice

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01438 000A

CRITO 185Power

spojovací kolejnice

3-pólová

šroub M12

připojení shora nebo zdola

pro přípojnici 30, 40, 60, 80, 100, 120 x 10

System

185Power

Produktová skupina 07
Podskupina 57
velikost balení 1
EAN 4021267014384
ECLASS 14.0 27141146
ETIM 5.0 EC000001
ETIM 8.0 EC000001
ETIM 10.0 EC000001

Schválení dle norem

Standardy

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

typové číslo: CRL185-800

EAC Type: TE-M

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Elektrické údaje IEC
Jmenovitý proud (IEC): 800 A
jmenovité napětí (IEC) AC: 690 V
jmenovitá proudová špičková výdrž Ipk max.: 54.1 kA
jmenovitá krátkodobá výdrž proudu I cw (0,5 s) max.: 25.9 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 172,8 W.

(The power dissipation at full load would be 270,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) AC: 1000 V
max. povolené napětí (IEC) DC: 1500 V
proudová kapacita (IEC) max.: 800 A
Mechanické údaje
Š x V x H: 100 x 665 x 150
hmotnost: 484,0 kg/100
póly: 3-pólový
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
CT lze integrovat do zařízení: ja
CT lze integrovat do modulu CT: ja
Terminal points
screw connection
M12
Vlastnosti materiálu
halogen-free: Yes

Application notes

The insulation performance of the article depends on the installation conditions.

For using more connection rails in parallel, a rated diversity factor according IEC 61439 should be taken into account.
For using accessorie 33736 Al is not allowed.

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Příslušenství

accessories for mounting

33738 000A

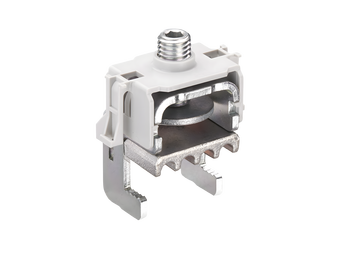

háková svorka CrossLink®
pro CrossLink® systém přípojnic chráněný před nebezpečným dotykem
velikost 1 - 3
Více

33740 000A

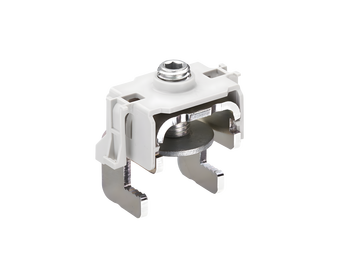

háková svorka
for busbar systems without protection modules
velikost 1 - 3
Více

covers

33733 000A

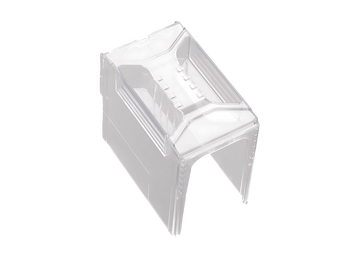

kryt pro připojovací svorky vodičů
