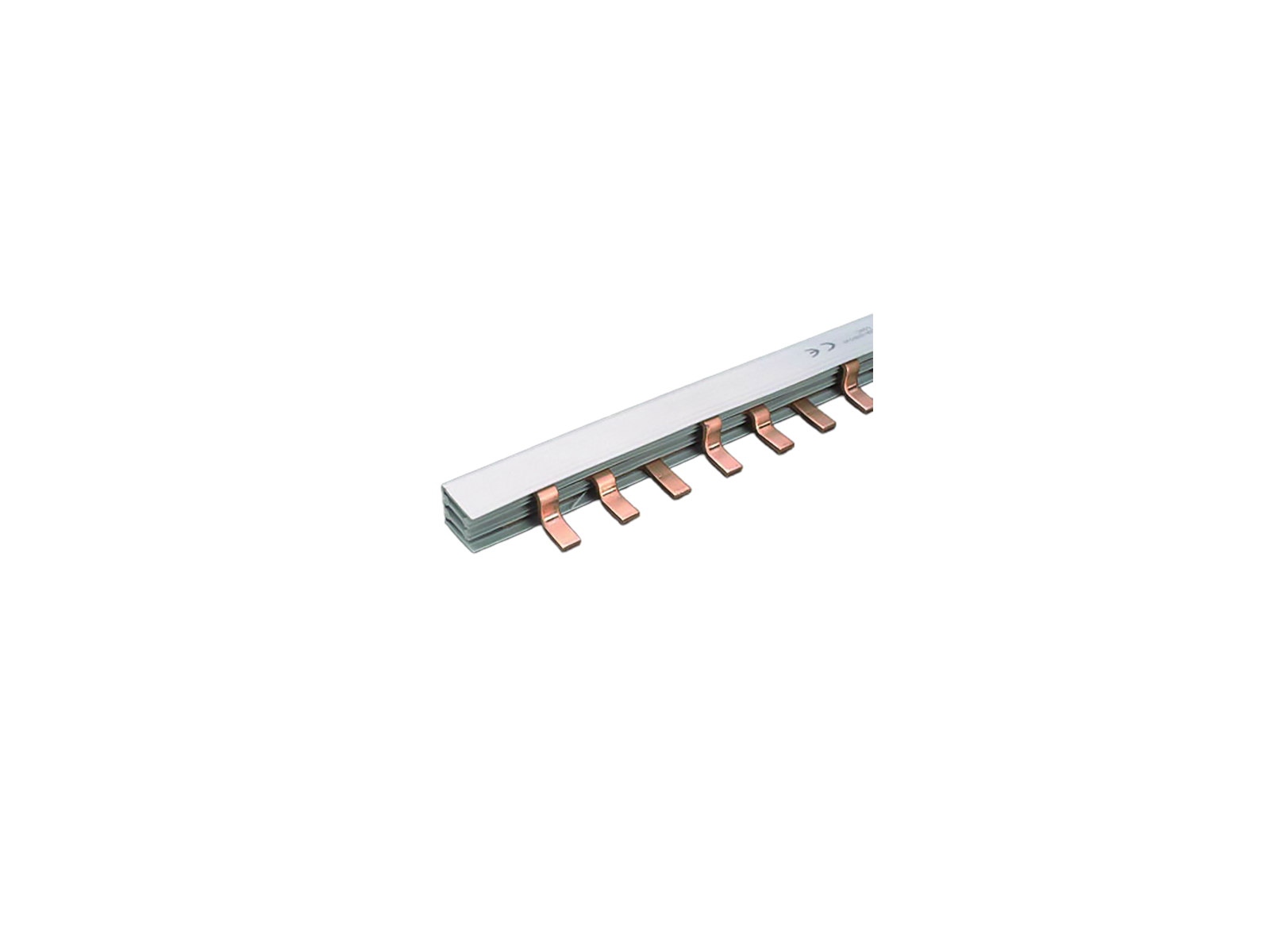

hřebenová přípojnice 3-pólová, můstek, rozteč 27 mm

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 31056 000A

hřebenová přípojnice 3-pólová, můstek, rozteč 27 mm

130 A, délka 1 m

35 mm²

Produktová skupina 06
Podskupina 95
velikost balení 4
EAN 4021267310561
ECLASS 14.0 27371306
ETIM 5.0 EC000215
ETIM 8.0 EC000215
ETIM 10.0 EC000215

Schválení dle norem

Standardy

IEC 61439-1:2020

EAC Type: CO

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
Jmenovitý proud (IEC): 130 A
jmenovité napětí (IEC) AC: 400 V
jmenovité přepětí Uimp : 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,2 W.

(The power dissipation at full load would be 3,4 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
proudová zatížitelnost při centrálním napájení: 220 A
Mechanické údaje
Š x V x H: 1000 x 30 x 15
hmotnost: 125,0 kg/100
cross-section: 35 mm²
Vlastnosti materiálu
halogen-free: Yes

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

connection accessories

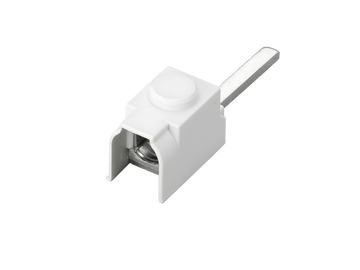

01228 000A
připojovací svorka, čelní připojení
25 - 95 mm²
pro: 31056
Více

covers

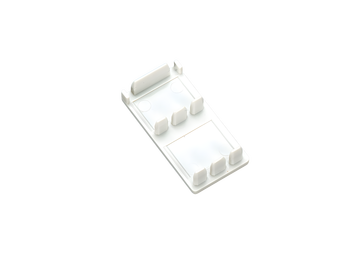

31084 000B
koncový kryt
pro 3-pólové hřebenové přípojnice 35 mm²
Více

Usage

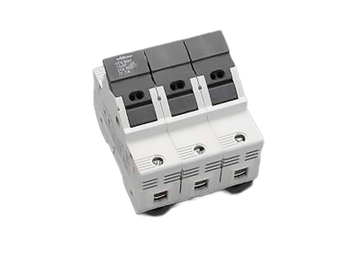

31118 000
AMBUS Panel
držák válcových pojistek
14x51 / 3P
50 A / 690 V
for mounting rail
Více

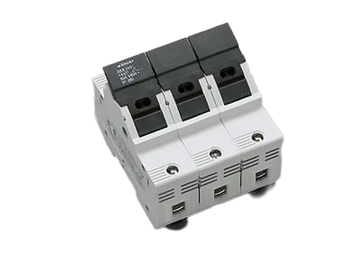

31280 000
AMBUS Panel
držák válcových pojistek, pro polovodičové pojistky
14 x 51 / 3P
50 A / 690 V
for mounting rail
Více

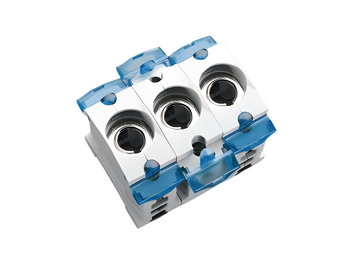

31302 000
CUSTO Panel
D0 pojistkový spodek, montáž na panel
E 14 / 16 A / 3P
chráněno proti nebezpečnému dotyku podle DGUV V3
for mounting rail
Více

31138 000
AMBUS Panel
držák válcových pojistek, s LED
14 x 51 / 3P
50 A / 110 - 690 V
indication (LED) of a tripped fuse link
for mounting rail
Více

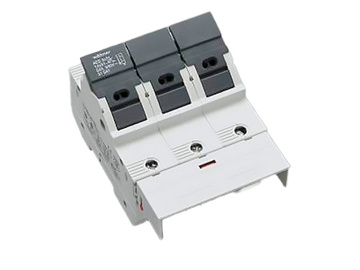

31941 000
AMBUS Panel
držák válcových pojistek, s kontrolním spínačem
14 x 51 / 3P
50 A / 690 V
for fuse links with striker pin
for mounting rail
Více

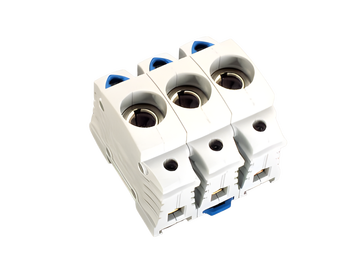

31288 000
TRITON Panel
D0 pojistkový spodek, montáž na panel
E 14 / 16 A / 3P
chráněno proti nebezpečnému dotyku podle DGUV V3
for mounting rail
Více

31293 000
TRITON Panel
D0 pojistkový spodek, montáž na panel
E 18 / 63 A / 3P
chráněno proti nebezpečnému dotyku podle DGUV V3
for mounting rail
Více

31557 000A
SECUR Panel
odpínač pro D0 pojistky do 63A
s LED
3P
for mounting rail
Více

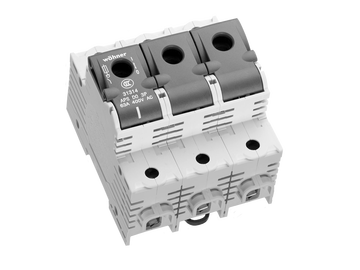

31314 000A
SECUR Panel
odpojovač pro D0 pojistky do 63A
3P
operator independent switching (snap-action mechanism)
for mounting rail
Více

31306 000
CUSTO Panel
D0 pojistkový spodek, montáž na panel
E 18 / 63 A / 3P
ochrana proti dotyku
for mounting rail
Více
