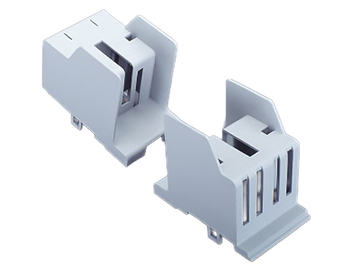

Obrázek může zobrazovat podobný produkt.
Part No.: 03601 000
QUADRON 60Classic
NH pojistkový spodek pro montáž na sběrnici, 250 A
svorka, šroubovací na přípojnici
velikost 1 / 1P
System
100Energy
| Produktová skupina | 10 |
| Podskupina | 30 |
| velikost balení | 3 |
| EAN | 4021267036010 |
| ECLASS 14.0 | 27142106 |
| ETIM 5.0 | EC000067 |
| ETIM 8.0 | EC000067 |
| ETIM 10.0 | EC000067 |
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
EAC Type: NH
| pro velikost pojistek: | NH 1 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| povolené rozptylování energie pojistkové vložky: | 32 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 250 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité napětí (IEC) DC: | 440 V |
| jmenovité přepětí Uimp : | 6 kV |
| zkratová odolnost při ochraně pojistkami: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 4,7 W.
(The power dissipation at full load would be 7,3 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 800 V |
| max. povolené napětí (IEC) DC: | 800 V |
| max. permitted operation temperature | 55°C |
| 1000V DC, air and creepage distances to DIN EN 60664-1, VDE 0110 Part 1 are to be consideredfor fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 to 32W power dissipation |
| Mechanické údaje | |
| Š x V x H: | 60 x 175 x 110 |
| hmotnost: | 46,0 kg/100 |
| póly: | 1-pólový |
| Terminal points | |
| Not suitable for aluminium cables ! |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
| povolené rozptylování energie pojistkové vložky: | 32 W |
