Part No.: 33162 000

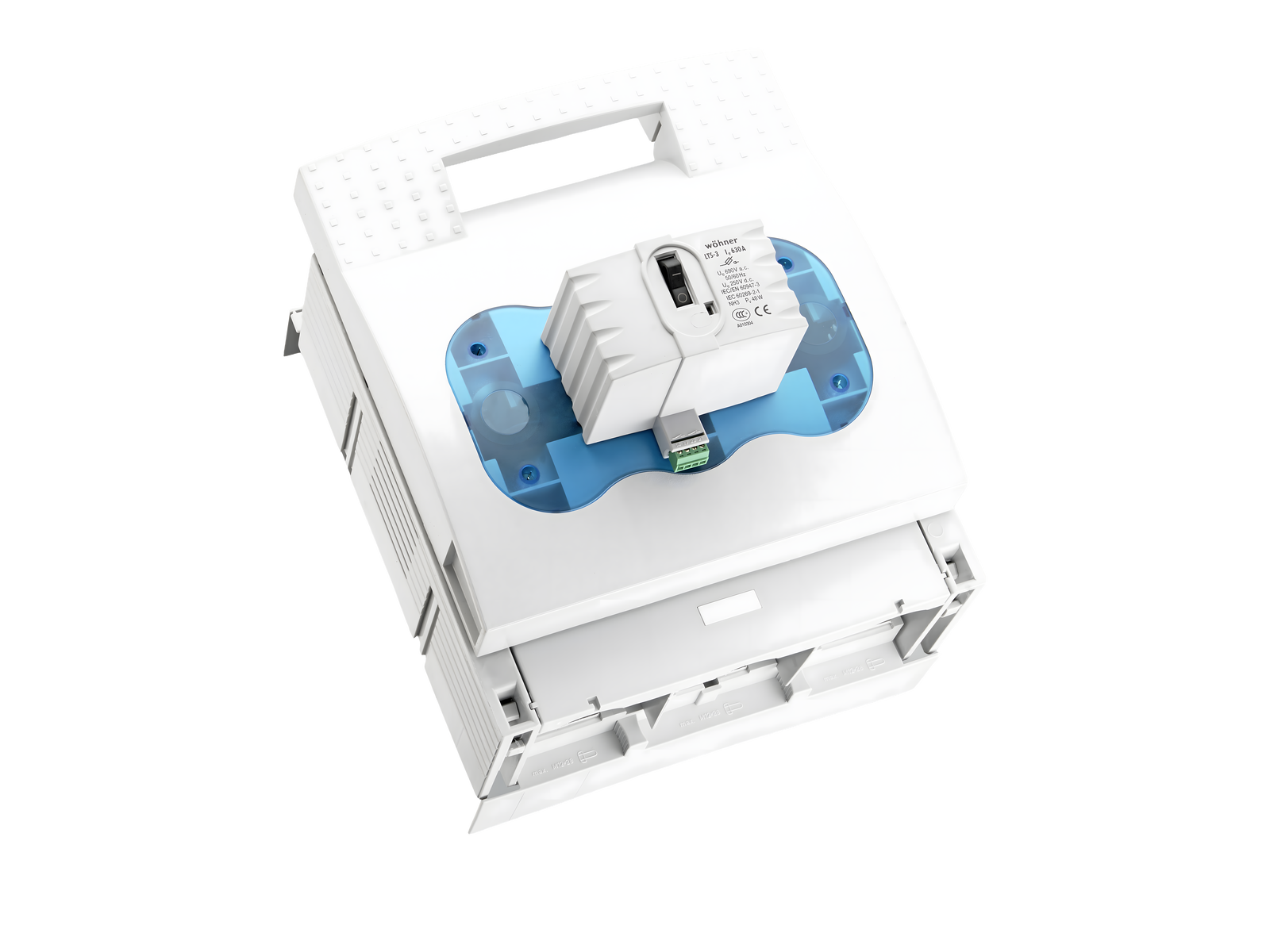

QUADRON 60Classic
NH pojistkový odpínač velikost 3, 630 A, montáž na sběrnici, připojení horní / spodní
šroub M12
with electromechanical fuse monitoring
připojení shora nebo zdola
pro přípojnici 12, 20, 30 x 10 a profilové přípojnice
System
60Classic
Advantages of the product
Disconnectors are equipped with arc chambers.
The shock protection is split into 2 for safe connection of the conductors.
| Produktová skupina | 09 |
| Podskupina | 34 |
| velikost balení | 1 |
| EAN | 4021267331627 |
| ECLASS 14.0 | 27142108 |
| ETIM 5.0 | EC001040 |
| ETIM 8.0 | EC001040 |
| ETIM 10.0 | EC001040 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Schválení dle norem
IEC (CB) , UL , CCC , DNV GL
for UL feeder circuits >250V
typové číslo: LTS-3
EAC Type: NH
| pro velikost pojistek: | NH 3 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| live grip lugs required: | Yes |
| povolené rozptylování energie pojistkové vložky: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 630 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité napětí (IEC) DC: | 250 V |
| jmenovité izolační napětí Ui AC: | 800 V |
| jmenovité izolační napětí Ui DC: | 250 V |
| jmenovité přepětí Uimp : | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-22B (690V/ 630A) AC-22B (800V/ 315A) AC-23B (690V/ 500A) AC-23B (500V/ 630A) |
| kond. zkratový proud s pojistkami (AC): | 50 kA / 690 V |
| schváleno s pojistkovými vložkami dané třídy: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 38,4 W.
(The power dissipation at full load would be 60,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 725 V |
| max. povolené napětí (IEC) DC: | 262 V |
| further utilisation category AC (IEC 60947-3): | AC-20B (1000V) bei Verschmutzungsgrad 2 |
| further utilisation category DC (IEC 60947-3): | DC specifications: 2 current paths (L1,L3) in series DC-22B (440V) DC-21B (440V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| min. permitted operation temperature | -40°C |
| max. permitted operation temperature | 55°C |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation fuse monitoring: rated operating voltage AC 24-690V, DC 24-250V potential-free opener and closer: AC-15 24V/2A, (230V* 0.5A) DC-13 24V/1A, 60V 0.15A *pollution degree 2, surge category II auxiliary energy not required, for further information, see assembly manual |
| Detaily UL | |
| Standardy | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 600 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Mechanické údaje | |
| Š x V x H: | 256 x 300 x 235 |
| hmotnost: | 824,0 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 12, 20, 30 x 10 a profilové přípojnice |
| čelní stupeň ochrany: | IP30 |
| Terminal points | |
| screw connection | |
| M12 | |
| screw drive: | SW18 |
| Md min.: | 35,0 Nm |
| Md max.: | 40,0 Nm |
| Vlastnosti materiálu | |
| halogen-free: | No |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| live grip lugs required: | Yes |
| povolené rozptylování energie pojistkové vložky: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
33147
000
prizmová svorka dvojitá pro měděné vodiče
2x 150 mm²
velikost 3
Více
33165
000
třmenová svorka pro měděné vodiče
150 - 300 mm²
pro: QCB-NH2, LTS-F 400, LTS 630
Více
33168
000
prizmová svorka jednoduchá pro vodiče Cu a Al
150 - 300 mm²
velikost 3
Více
33385
000
prizmová svorka dvojitá pro měděné vodiče
2x 185 mm²
velikost 3
Více
33272
000
prodloužení pro 2 kabelové oka
velikost 3
Více
33144
000
kryt pro kabelová oka, připojitelný shora / zdola
pro QCB-NH3
pro: QCB-NH3
Více
33154
000
rám jednoduchý
290 x 330
velikost 3
Více
33155
000
bariéra pro rukojeť
pro odpojovač pojistek NH velikosti 1-3
kryt zadní strany víka odpínače
Více
33419
000
kryt pro přípojný prostor
pro NH pojistkový odpínač vel, 3, max, 600 A
Více
