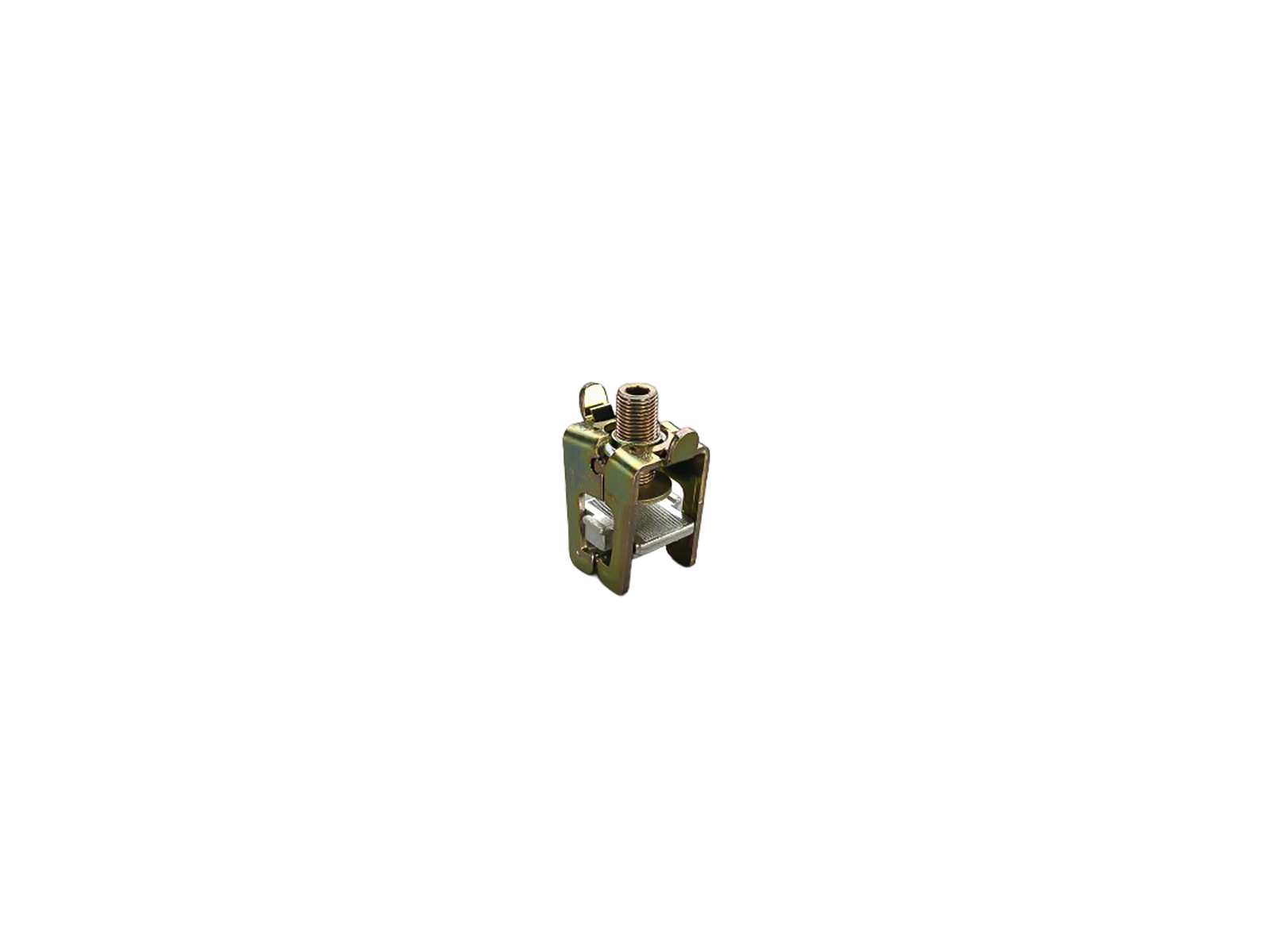

Obrázek může zobrazovat podobný produkt.
Part No.: 01319 000
CRITO
podpěra
lam. Cu. 20x3 ... 30x10
pro přípojnici 20, 25, 30 x 5, 10 a profilové přípojnice
System
60Classic, centre feed unit, 100Energy
Advantages of the product
Terminal with captive clamping screws, conductor can be overlapped, indication of nominal cross-section and tightening torque noted on the terminal. Contact between conductor and busbar via contact block.
| Produktová skupina | 07 |
| Podskupina | 20 |
| velikost balení | 6 |
| EAN | 4021267013196 |
| ECLASS 14.0 | 27141146 |
| ETIM 5.0 | EC000001 |
| ETIM 8.0 | EC000001 |
| ETIM 10.0 | EC000001 |
Standardy
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Schválení dle norem
UL , DNV GL
typové číslo: 519
EAC Type: TE-B
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 500 A |
| jmenovité napětí (IEC) AC: | 690 V |
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 1000 V |
| max. povolené napětí (IEC) DC: | 1500 V |
| proudová zatížitelnost při centrálním napájení: | 750 A |
| proudová kapacita (IEC) max.: | 750 A |
| min. permitted operation temperature | -40°C |
| Detaily UL | |
| Standardy | |
| UL 508 |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 800 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR: | 25 kA |
| Mechanické údaje | |
| Š x V x H: | 38 x 51 x 70 |
| hmotnost: | 30,3 kg/100 |
| pro přípojnici: | 20, 25, 30 x 5, 10 a profilové přípojnice |
| Terminal points | |
| screw clamp connection | |
| screw drive: | S8 |
| min. cross-section: | 60 mm² |
| max. cross-section: | 240 mm² |
| Md min.: | 24,0 Nm |
| Md max.: | 36,0 Nm |
| Not suitable for aluminium cables ! | |
| Terminal space: | 30 x 20 |
| lam. Cu width: | 20 - 24 mm |
| lam. Cu thickness: | 3 - 10 mm |
| number of lam. Cu: | 1 |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
|
CSA certificate on request |
|
