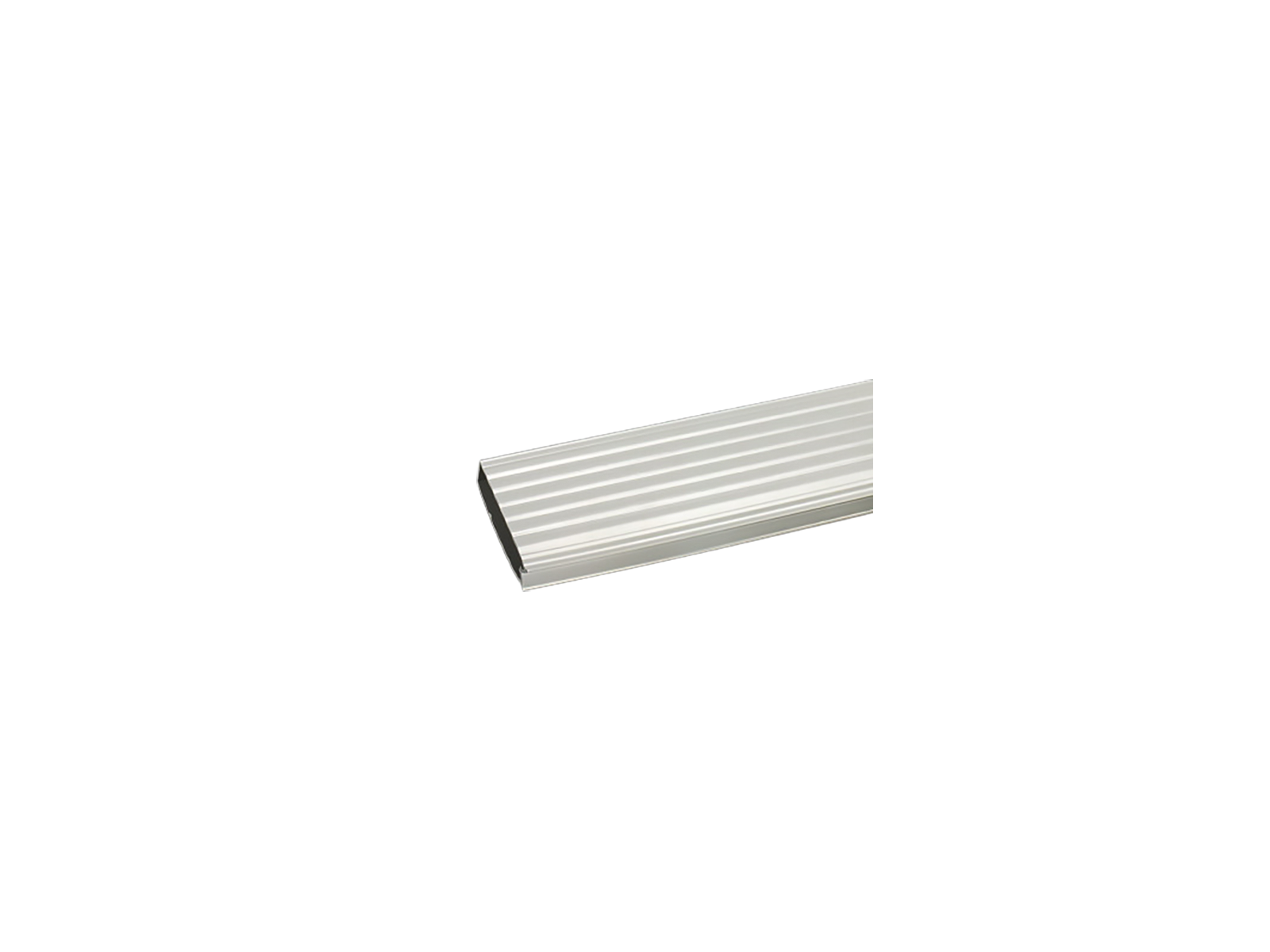

kryt přípojnice

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01251 000

kryt přípojnice

pro přípojnice 40 - 60 x 10, délka 1m

ochraný kryt proti nebezpečnému dotyku

System

185Power, 100Energy

Produktová skupina 06
Podskupina 27
velikost balení 5
EAN 4021267012519
ECLASS 14.0 27142190
ETIM 5.0 EC002270
ETIM 8.0 EC002270
ETIM 10.0 EC002270

Schválení dle norem

Standardy

IEC 61439-1:2020

EAC Type: CO-S

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Mechanické údaje
Š x V x H: 1000 x 13 x 70
hmotnost: 17,6 kg/100
Vlastnosti materiálu
halogen-free: Yes

Application notes

neaplikovatelné, protože produkt neobsahuje ani nese žádné části pod napětím nebo není namáhán v případě zkratu

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

01627 000
přípojnice 50 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

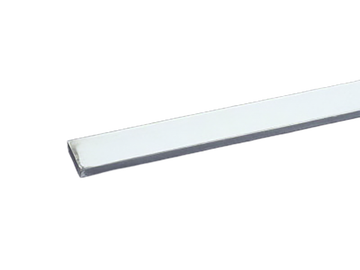

01628 000
přípojnice 60 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

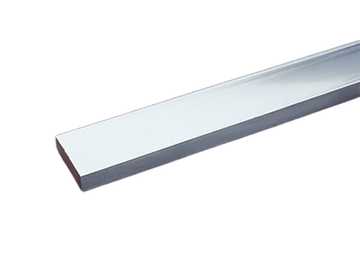

01626 000
přípojnice 40 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více
