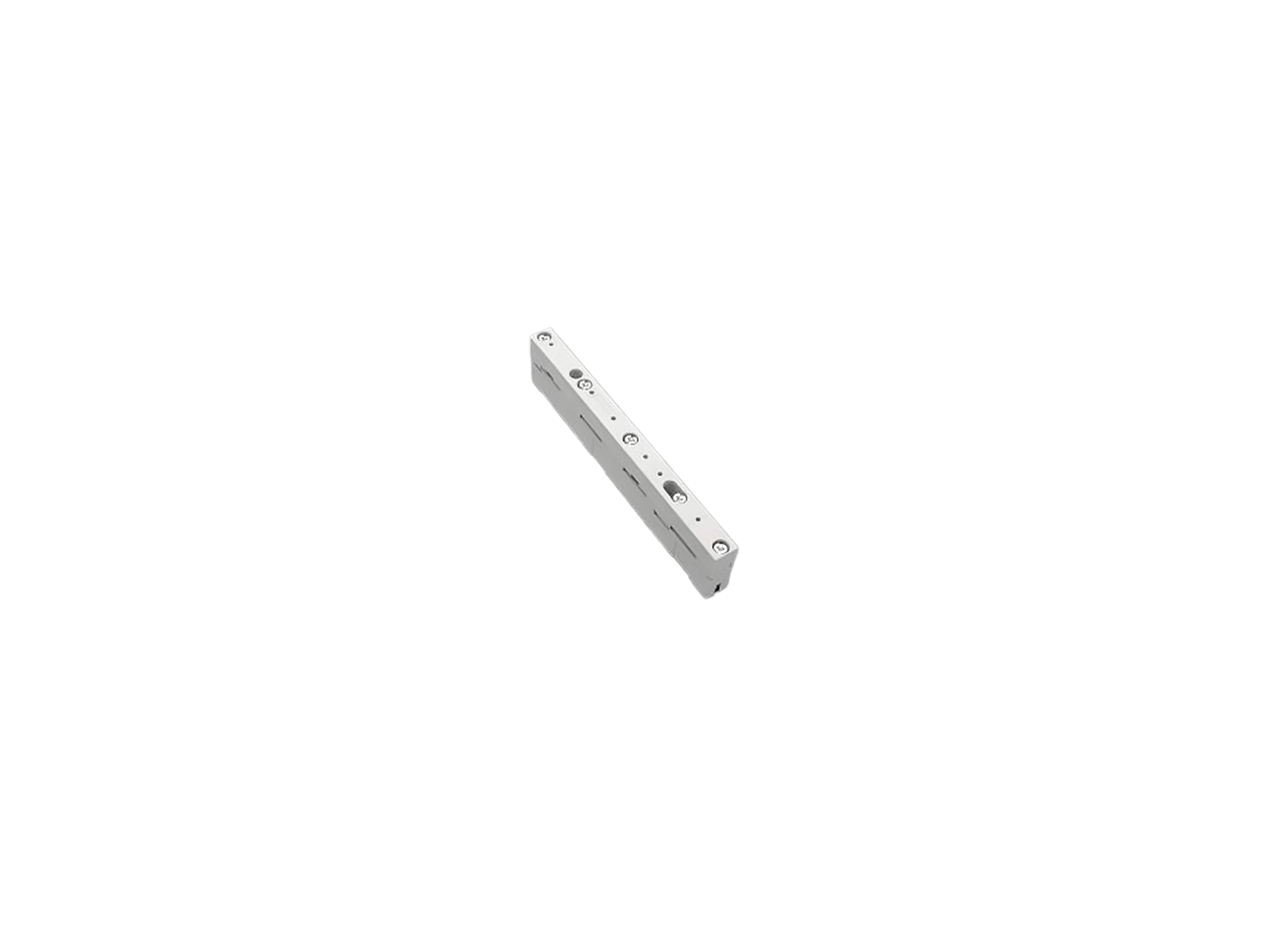

univerzální držák přípojnic

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01485 000

univerzální držák přípojnic

4-pólový, s vnitřními otvory pro šrouby

pro přípojnici 12, 15, 20, 25, 30 x 5, 10

System

60Classic

Advantages of the product

With internal screw holes
can also be used as centre support
With the 4th pole, the width of the busbar can be set independent of L1, L2 and L3.

Produktová skupina 06
Podskupina 12
velikost balení 10
EAN 4021267014858
ECLASS 14.0 27400607
ETIM 5.0 EC001166
ETIM 8.0 EC001166
ETIM 10.0 EC001166

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

CSA , UL , DNV GL

typové číslo: 485

EAC Type: SB

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
jmenovité napětí (IEC) AC: 800 V
jmenovitá frekvence (IEC): 50 / 60 Hz
jmenovité izolační napětí Ui AC: 1000 V
jmenovité přepětí Uimp : 8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
min. permitted operation temperature -40°C
Kurzschlussfestigkeit:
Siehe Kurzschlussdiagramm im Bereich Download
Detaily UL
Standardy
UL 508
Elektrické údaje UL
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
Mechanické údaje
Š x V x H: 20 x 245 x 51
hmotnost: 26,6 kg/100
póly: 3-pólový+N
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10
Vlastnosti materiálu
halogen-free: Yes

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| Short-circuit diagram IEC

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

covers

01131 000
koncový kryt
pro držák přípojnic 01357 a 01485 (1x 01131 = 1 levý + 1 pravý kryt)
