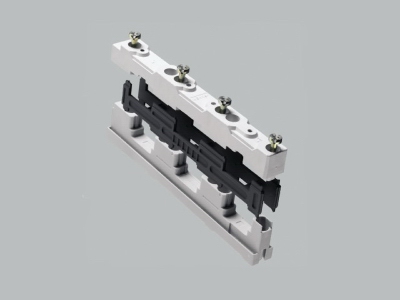

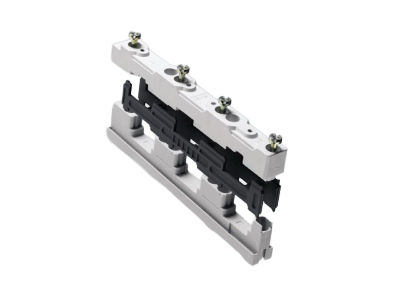

Obrázek může zobrazovat podobný produkt.
Part No.: 01495 000
univerzální držák přípojnic
3-pólový, s vnitřními otvory pro šrouby
pro přípojnici 12, 15, 20, 25, 30 x 5, 10
System
60Classic
Advantages of the product

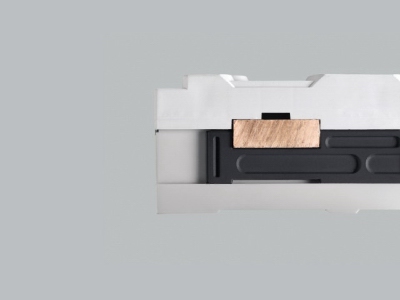

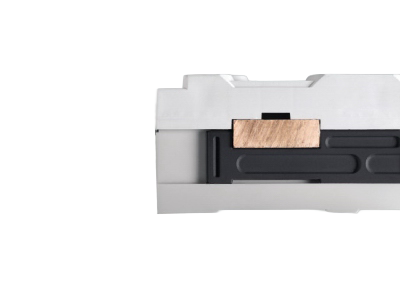

With internal screw holes
can also be used as centre support
| Produktová skupina | 06 |
| Podskupina | 09 |
| velikost balení | 10 |
| EAN | 4021267014957 |
| ECLASS 14.0 | 27400607 |
| ETIM 5.0 | EC001166 |
| ETIM 8.0 | EC001166 |
| ETIM 10.0 | EC001166 |
Standardy
IEC 61439-1:2020
Schválení dle norem
DNV GL
typové číslo: S610
EAC Type: SB
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| jmenovité napětí (IEC) AC: | 800 V |
| jmenovitá frekvence (IEC): | 50 / 60 Hz |
| jmenovité izolační napětí Ui AC: | 1000 V |
| jmenovité přepětí Uimp : | 8 kV |
| jmenovitá proudová špičková výdrž Ipk max.: | 73 kA |
| jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: | 34.2 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) DC: | 1500 V |
| min. permitted operation temperature | -40°C |
| short-circuit capacity IEC / EN : Ipk max. = 73kA (busbar 30x10, 2 busbar supports in 250mm distance) go to calculation for 3-pole system (IEC) |
| Mechanické údaje | |
| Š x V x H: | 20 x 191 x 50 |
| hmotnost: | 12,7 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 12, 15, 20, 25, 30 x 5, 10 |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| The insulation performance of the article depends on the installation conditions. | |
|
Torque for the screws of the busbar support Md = 4Nm |
|
