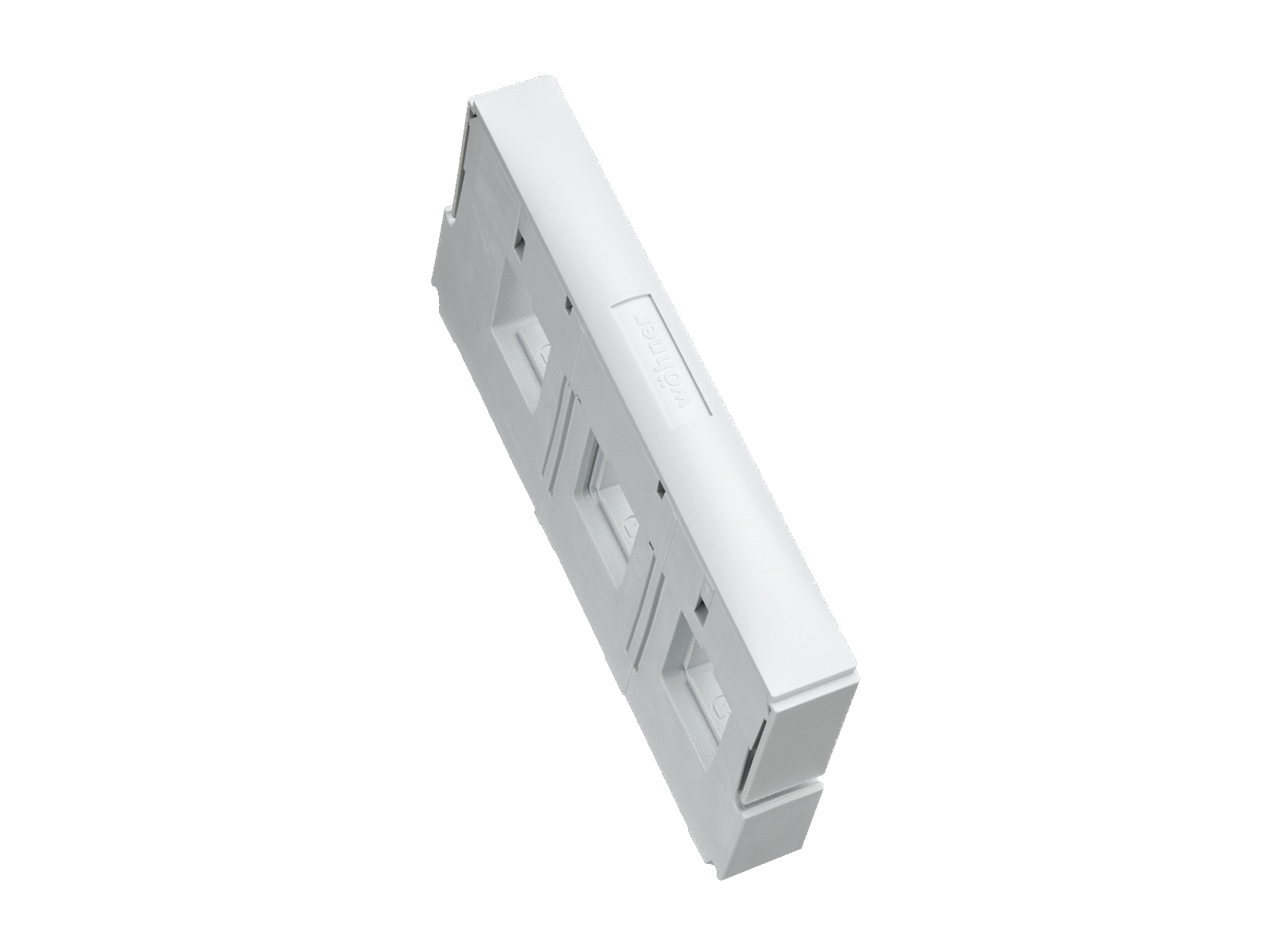

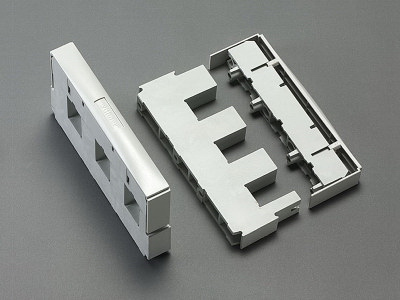

držák přípojnic

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01231 000

držák přípojnic

3-pólový, s vnitřními otvory pro šrouby

pro přípojnici profil dvojitého T

System

60Classic

Advantages of the product

Suitable as outer and centre supports
with internal screw holes.

Produktová skupina 06
Podskupina 09
velikost balení 3
EAN 4021267012311
ECLASS 14.0 27400607
ETIM 5.0 EC001166
ETIM 8.0 EC001166
ETIM 10.0 EC001166

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

CSA , UL , DNV GL

for UL feeder circuits >250V

typové číslo: S630-L

EAC Type: SB

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
jmenovité napětí (IEC) AC: 800 V
jmenovitá frekvence (IEC): 50 / 60 Hz
jmenovité izolační napětí Ui AC: 1000 V
jmenovité přepětí Uimp : 8 kV
jmenovitá proudová špičková výdrž Ipk max.: 91 kA
jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: 44 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) DC: 1500 V
min. permitted operation temperature -40°C

short-circuit capacity IEC / EN :
Ipk max. = 91 kA (busbar TT 720mm², 2 busbar supports in 500 mm distance)
go to calculation for 3-pole system (IEC)


Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
Elektrické údaje UL
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
SCCR unprotected max.: 30 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 200 kA
see downloads
Mechanické údaje
Š x V x H: 26 x 200 x 123
hmotnost: 59,1 kg/100
póly: 3-pólový
pro přípojnici: profil dvojitého T
Vlastnosti materiálu
halogen-free: Yes

Application notes

The insulation performance of the article depends on the installation conditions.

Torque for the screws of the busbar support Md = 4Nm
for UL feeder circuits >250V

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| Short-circuit data UL

| Short-circuit diagram IEC

| Diagram current capacity

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

covers

01234 000
koncový kryt
pro držák přípojnic 01231 a 01232
Více

01236 000
krycí díl
hloubka 48 mm, délka 2,40 m
Více

01237 000
krycí díl
hloubka 76 mm, délka 2,40 m
Více

01238 000
krycí díl
hloubka 106 mm, délka 2,40 m
2400 x 106
Více

01515 000
podkladní deska UL
240 x 700
Více

01518 000
podkladní deska UL
240 x 1100
Více

https://pim.woehner.de/CS/INT/1000043854
