Obrázek může zobrazovat podobný produkt.
Part No.: 31963 000

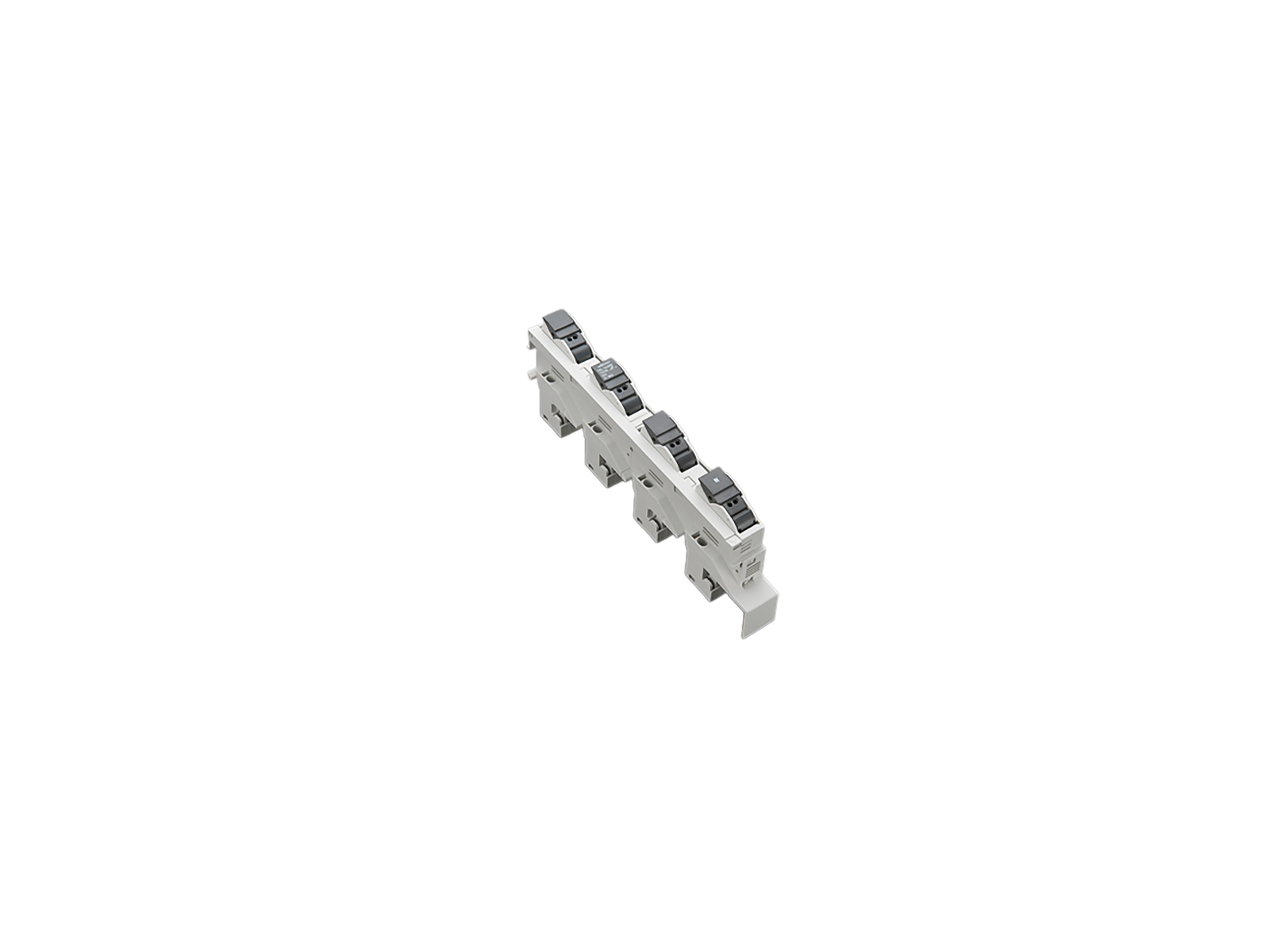

AMBUS 60Classic
držák pojistek, montáž na panel
pro pojistky 10x38 IEC 60269-2
10 x 38 / 4P
pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
System
60Classic
| Produktová skupina | 01 |
| Podskupina | 46 |
| velikost balení | 4 |
| EAN | 4021267319632 |
| ECLASS 14.0 | 27142190 |
| ETIM 5.0 | EC002705 |
| ETIM 8.0 | EC002705 |
| ETIM 10.0 | EC002705 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Schválení dle norem
IEC (CB) , VDE , CCC
typové číslo: AEL10x38
EAC Type: AEL
CCC certificate: 21107317604
| pro velikost pojistek: | 10x38 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| povolené rozptylování energie pojistkové vložky: | 3 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 32 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité napětí (IEC) DC: | 440 V |
| jmenovité přepětí Uimp : | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC 20B (690 V) |
| schváleno s pojistkovými vložkami dané třídy: | gG |
| zkratová odolnost při ochraně pojistkami: | 100 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,6 W.
(The power dissipation at full load would be 1,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 725 V |
| max. povolené napětí (IEC) DC: | 462 V |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| min. permitted operation temperature | -20°C |
| max. permitted operation temperature | 60°C |
| for fuse links as per IEC / EN 60269-2 (gG, max. 3W) |
| Mechanické údaje | |
| Š x V x H: | 27 x 260 x 63 |
| hmotnost: | 25,2 kg/100 |
| póly: | 3-pólový+N |
| pro přípojnici: | 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice |
| Terminal points | |
| Not suitable for aluminium cables ! | |
|
nach IEC: Cu 1.5 … 6 mm2 (f, re) |
|
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| povolené rozptylování energie pojistkové vložky: | 3 W |
