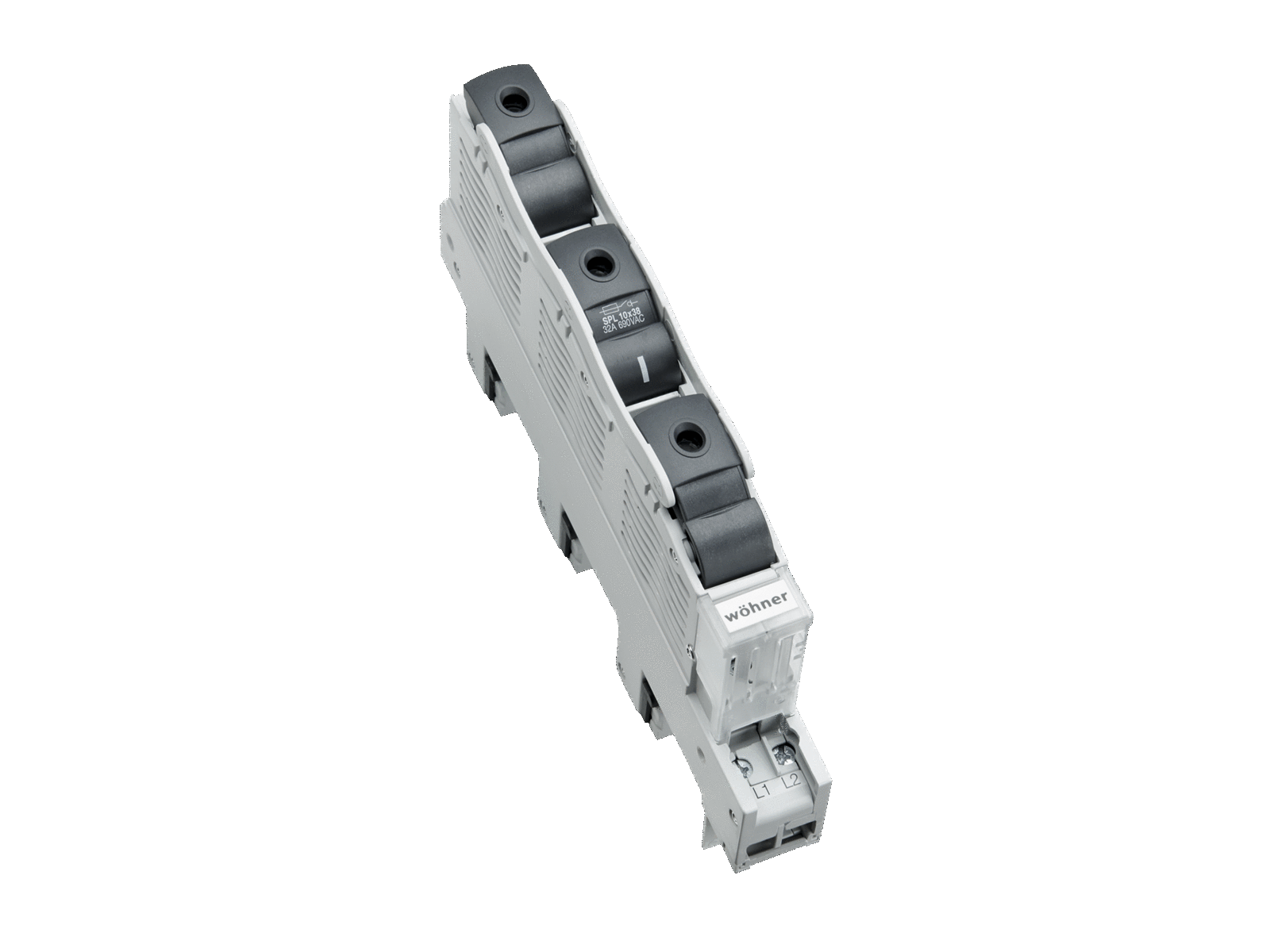

Obrázek může zobrazovat podobný produkt.
Part No.: 31232 000
SECUR 60Classic PowerLiner
pojistkový odpínač, montáž na přípojnice
pro pojistky 10x38 IEC 60269-2
63 A / 3P
připojení zdola
pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
3-pólové / 1-pólové spínání
System
60Classic
| Produktová skupina | 01 |
| Podskupina | 42 |
| velikost balení | 1 |
| EAN | 4021267312329 |
| ECLASS 14.0 | 27142190 |
| ETIM 5.0 | EC002705 |
| ETIM 8.0 | EC002705 |
| ETIM 10.0 | EC002705 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
typové číslo: SPL-10x38
EAC Type: SPL
| pro velikost pojistek: | 10x38 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| povolené rozptylování energie pojistkové vložky: | 3 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 32 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité napětí (IEC) DC: | 110 V |
| jmenovité izolační napětí Ui AC: | 500 V |
| jmenovité izolační napětí Ui DC: | 250 V |
| jmenovité přepětí Uimp : | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23A (400 V) |
| kond. zkratový proud s pojistkami (AC): | 50 kA / 400 V (32A) |
| schváleno s pojistkovými vložkami dané třídy: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 3,4 W.
(The power dissipation at full load would be 5,3 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 725 V |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| max. permitted operation temperature | 55°C |
| for fuse links gG and aM as per IEC / EN 60269-2 | |
The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard. |
| Mechanické údaje | |
| Š x V x H: | 27 x 220 x 100 |
| hmotnost: | 76,0 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice |
| čelní stupeň ochrany: | IP20 |
| Terminal points | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 12 mm |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 16 mm² |
| Md min.: | 2,0 Nm |
| Md max.: | 2,5 Nm |
| Not suitable for aluminium cables ! | |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| povolené rozptylování energie pojistkové vložky: | 3 W |
