for UL feeder circuits >250V

základní systém 800 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 11811 000A

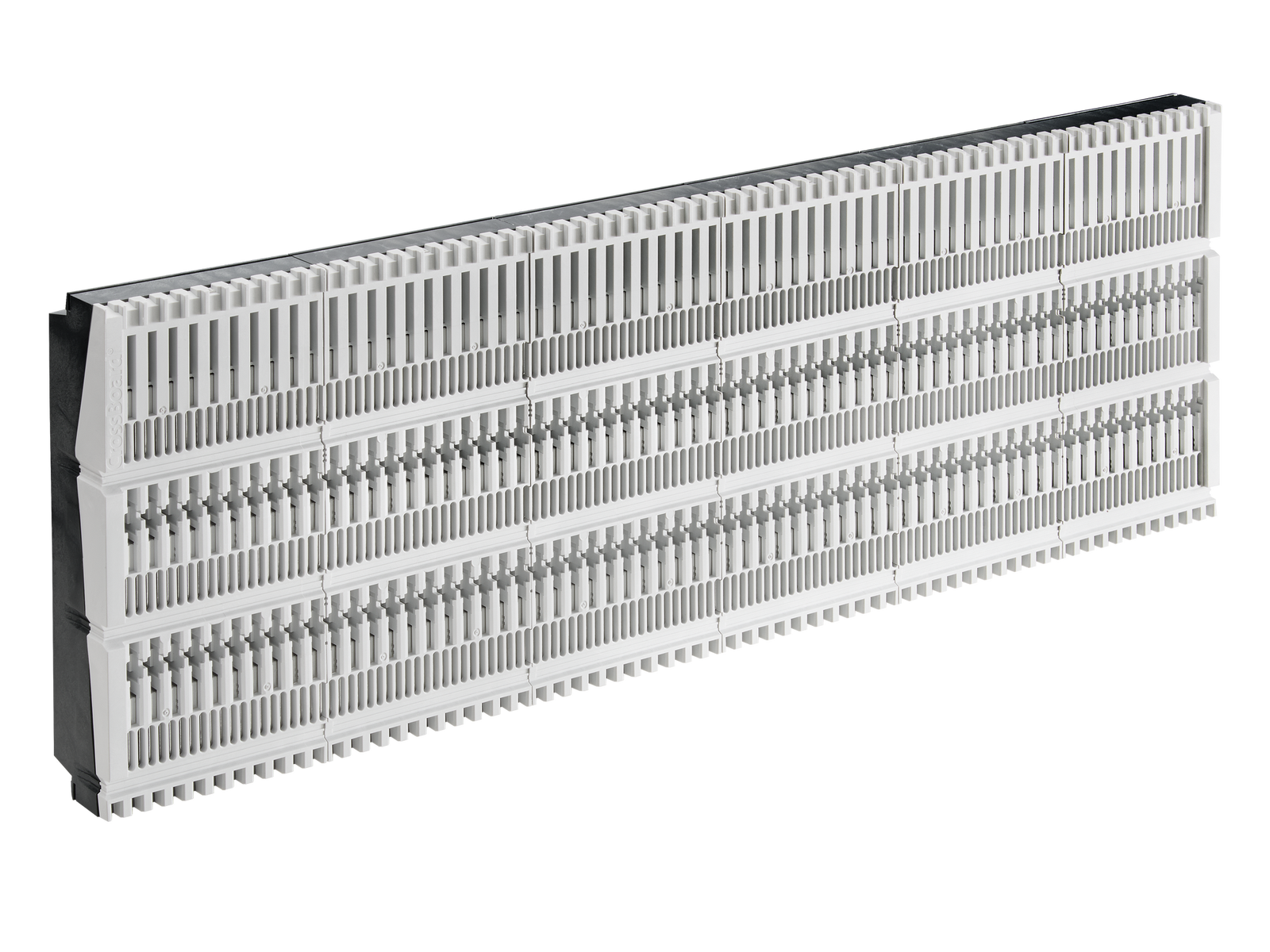

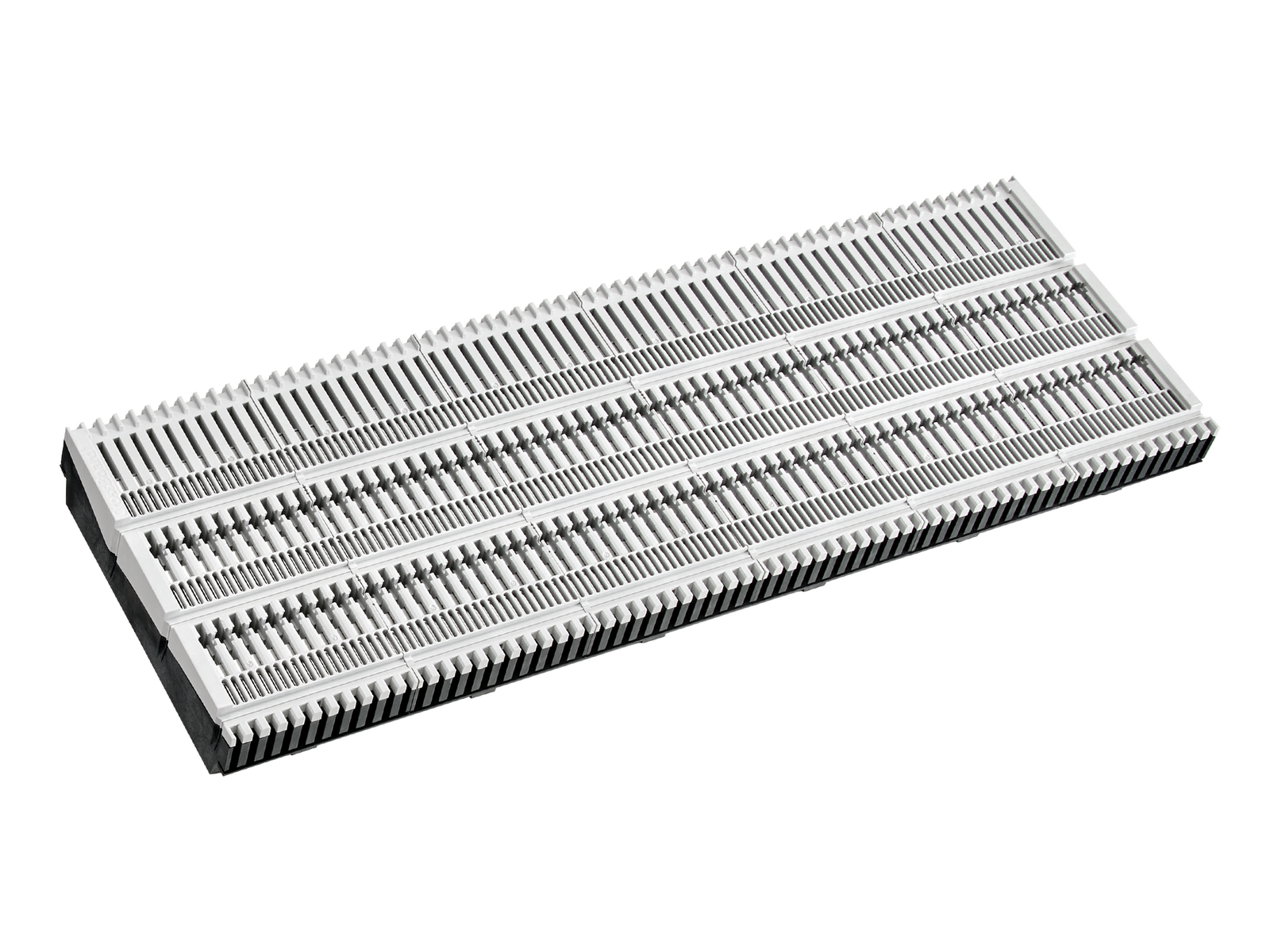

CrossBoard

základní systém 800 A

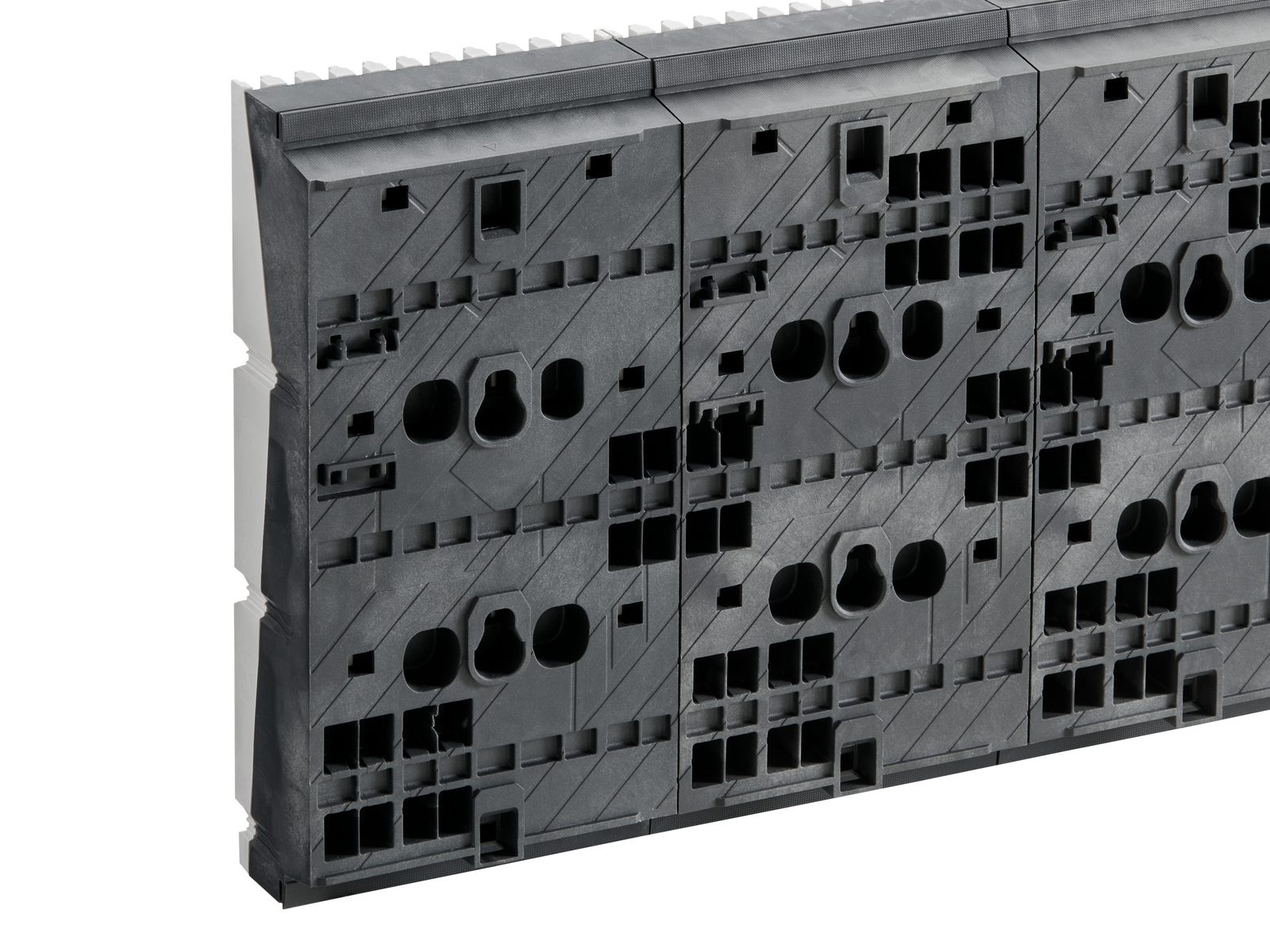

for rear feeding

3-polový

délka 1100 mm, ochrana proti nebezpečnému dotyku

s CrossLink® rozhraním

System

CrossBoard® 800 A

Advantages of the product

touch-safe protected busbar system up to 800 A
rear feedable
plug and play
completely pre-assembled and immediately ready for use

Produktová skupina 06
Podskupina 50
velikost balení 1
EAN 4021267118112
ECLASS 14.0 27400613
ETIM 5.0 EC001900
ETIM 8.0 EC001900
ETIM 10.0 EC001900

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

IEC (CB) , UL

for UL feeder circuits >250V

typové číslo: CB-800-1100

EAC Type: CB

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
Jmenovitý proud (IEC): 800 A
jmenovité napětí (IEC) AC: 800 V
jmenovité izolační napětí Ui AC: 1000 V
jmenovité přepětí Uimp : 6 kV
jmenovitá proudová špičková výdrž Ipk max.: 80 kA
jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: 30 kA
Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) DC: 1000 V
min. permitted operation temperature -40°C
Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
Elektrické údaje UL
jmenovitý proud (UL): 800 A
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
jmenovité napětí (UL) DC: 600 V
SCCR unprotected max.: 30 kA
3 cycles (without OPD) @ 725 V AC
SCCR protected max.: 65 kA
SCCR: 65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
Mechanické údaje
Š x V x H: 1100 x 200 x 45
hmotnost: 1452,0 kg/100
póly: 3-pólový
stupeň ochrany: IP20
Vlastnosti materiálu
Material: Copper
Ausführung Werkstoff: verzinnt
halogen-free: Yes

Application notes

The CrossBoard cannot be fixed directly!
Firstly, at least 2 modules 01065 / 01066 / 01067 must be mounted in the correct position.
The CrossBoard is then snapped onto these parts.
for UL feeder circuits >250V
