Select product

for UL feeder circuits >250V

adaptér 16 A

Obrázek může zobrazovat podobný produkt.

Popis

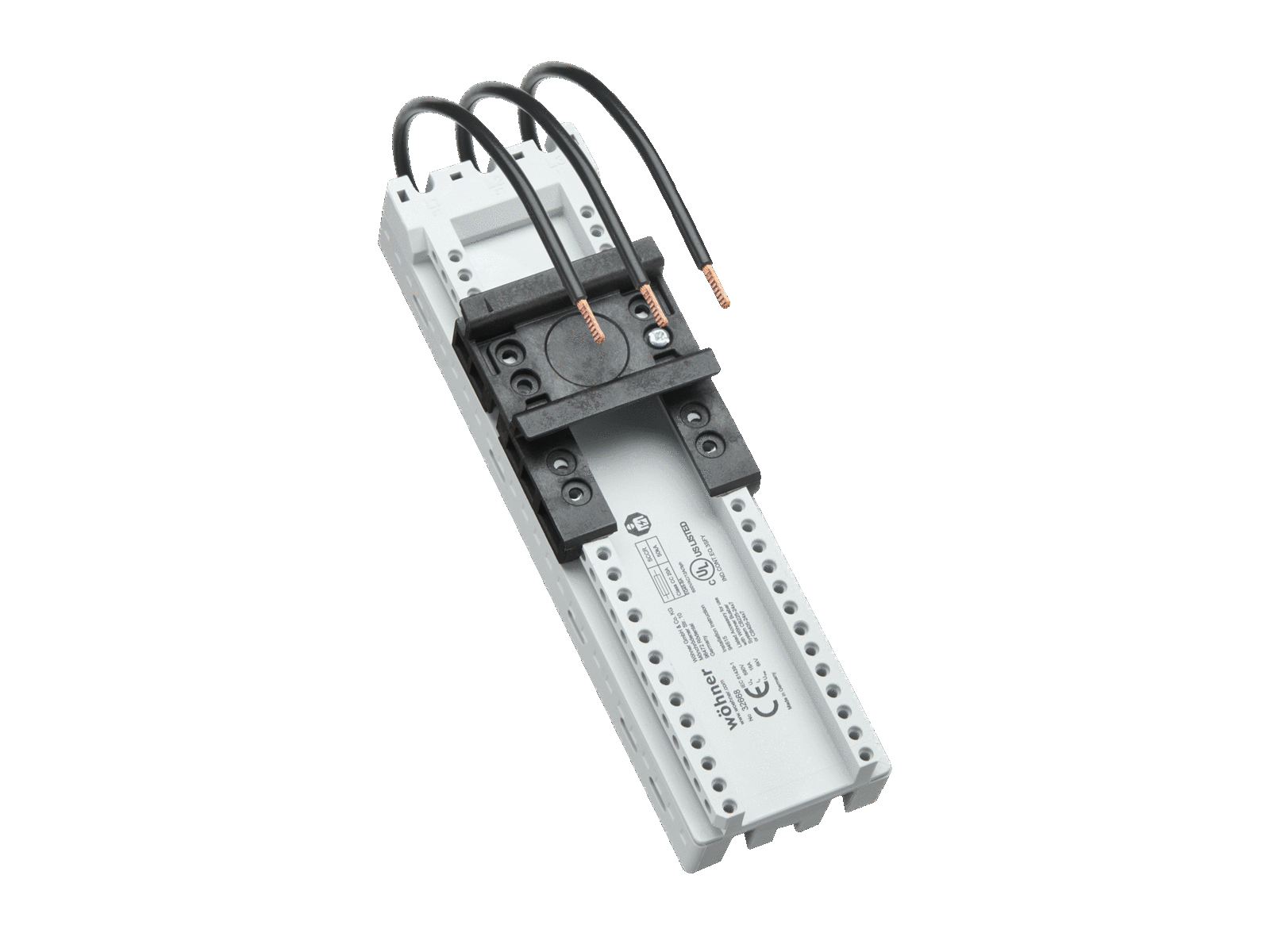

Part No.: 32668 000A

EQUES CrossBoard

adaptér 16 A

1 posuvná DIN lišta, s vodiči AWG 14 (2,5 mm²)

45 x 160

s CrossLink® rozhraním

System

CrossBoard® 125A / 250A, CrossBoard® 800 A

Advantages of the product

Conductor ends ultrasonic compressed.
Click mechanism when pushing onto the CrossBoard®.

Produktová skupina 05
Podskupina 21
velikost balení 1
EAN 4021267326685
ECLASS 14.0 27370304
ETIM 5.0 EC001531
ETIM 8.0 EC001531
ETIM 10.0 EC001531

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

IEC (CB) , UL

for UL feeder circuits >250V

typové číslo: EQ45-BA

EAC Type: EQ

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
Jmenovitý proud (IEC): 16 A
jmenovité napětí (IEC) AC: 690 V
jmenovité izolační napětí Ui AC: 800 V
jmenovité přepětí Uimp : 6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,8 W.

(The power dissipation at full load would be 1,2 W.)

Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
Elektrické údaje UL
jmenovitý proud (UL): 12 A
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
SCCR unprotected max.: 5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 65 kA
SCCR: 50 kA with JDDZ fuse Class CC 20 A / 600 V AC
65 kA with any NKJH/7 Comb. Motor Controller 12 A / 480 V AC
Mechanické údaje
Š x V x H: 45 x 160 x 45
hmotnost: 14,0 kg/100
póly: 3-pólový
Vlastnosti materiálu
halogen-free: Yes

Application notes

For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the CrossBoard®.

the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter

for UL feeder circuits >250V

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

accessories for mounting

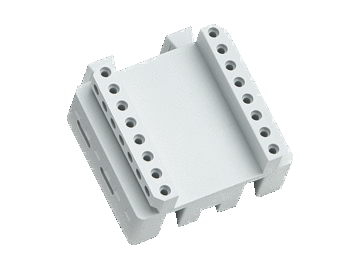

32933 000A
rozšiřovací modul pro přímý motorový spouštěč
prodloužení o 40 mm
pro EQUES®CrossBoard adaptéry Comfort
Více

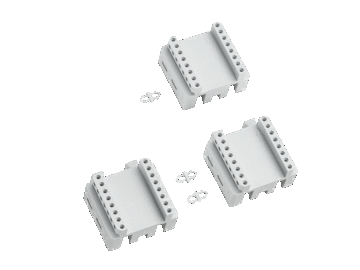

32934 000A
rozšiřující sada pro reverzní motorový spouštěč
prodloužení o 40 mm
pro EQUES®CrossBoard adaptéry Comfort
Více

further accessories

32952 000A
polohovací díl pro zařízení Siemens S00 a S0
for 45mm wide adapters with adjustable mounting rails
Více

32979 000A
polohovací díl pro zařízení Eaton PKZ
for 45mm wide adapters with adjustable mounting rails
Více

32947 000
posuvná DIN lišta 45 mm
pro přípojnicové adaptéry
Více

32940 000A
DIN lišta 54 mm
pro přípojnicové adaptéry
Více
