for UL feeder circuits >250V

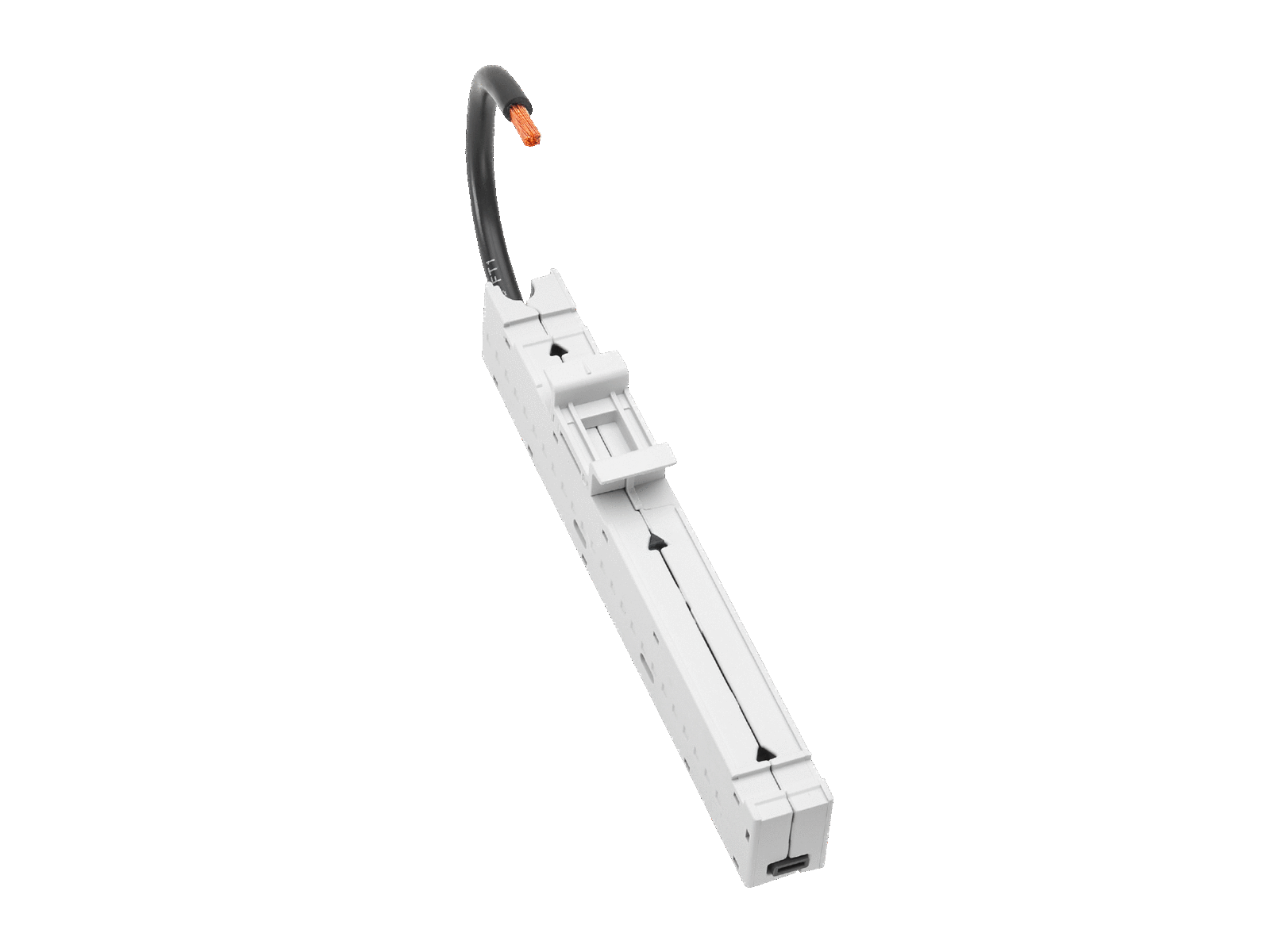

Obrázek může zobrazovat podobný produkt.
Part No.: 32309 000A
EQUES CrossBoard
adaptér 63 A
fáze L3, 1 pevná montážní lišta s vývody AWG 8 (10 mm²)
18 x 160
s CrossLink® rozhraním
System
CrossBoard® 125A / 250A, CrossBoard® 800 A
| Produktová skupina | 05 |
| Podskupina | 20 |
| velikost balení | 6 |
| EAN | 4021267323097 |
| ECLASS 14.0 | 27370304 |
| ETIM 5.0 | EC001531 |
| ETIM 8.0 | EC001531 |
| ETIM 10.0 | EC001531 |
Standardy
IEC 61439-1:2020
UL 508
Schválení dle norem
UL
for UL feeder circuits >250V
typové číslo: EQ18-AD
EAC Type: EQ
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 63 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité izolační napětí Ui AC: | 800 V |
| jmenovité přepětí Uimp : | 6 kV |
| jmenovitá proudová špičková výdrž Ipk max.: | 9.5 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 1,6 W.
(The power dissipation at full load would be 2,5 W.)
| Detaily UL | |
| Standardy | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 63 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 6 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 200 kA |
| SCCR: |
65 kA with any 3-pole NKJH/7 Comb. Motor Controller 63 A / 480 V AC
10 kA with any DIVQ/7 circuit breaker 63 A / 480 V AC 200 kA with JDDZ fuse Class CC, CF, J, T 60 A / 600 V AC 65 kA with any 1-pole NKJH/7 Comb. Motor Controller 63 A / 277 V AC |
| Mechanické údaje | |
| Š x V x H: | 18 x 160 x 35 |
| hmotnost: | 8,3 kg/100 |
| póly: | 1-pólový |
for MCBs
| Vlastnosti materiálu | |
| halogen-free: | Yes |
|
the short-circuit capacity of the combination of adapter and MCB depends on the MCB |
|
| for UL feeder circuits >250V |
31390
000
sada konektorů
konektor pro vytvoření multipólových adaptérů (100 kusů)
pro 50 spojení
