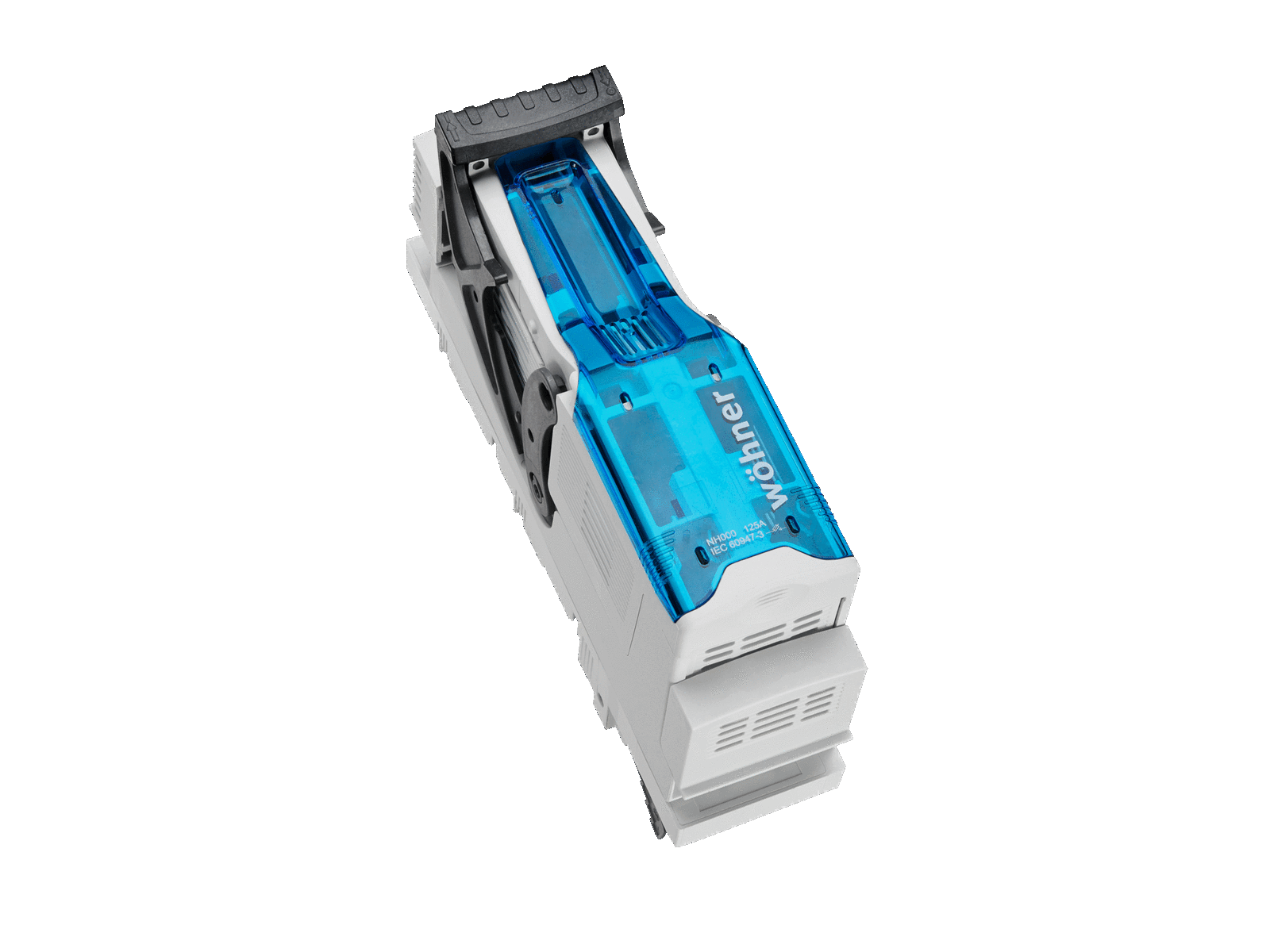

NH pojistkový odpínač velikost 000, 125 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33803 000A

QUADRON 60Classic

NH pojistkový odpínač velikost 000, 125 A

s rámovou svorkou

vhodný pro 5-pólový systém

připojení shora nebo zdola

pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice

System

60Classic

Advantages of the product

only 49.5 mm wide

rotatable for connection at bottom or top

Produktová skupina 09
Podskupina 22
velikost balení 2
EAN 4021267338039
ECLASS 14.0 27142108
ETIM 5.0 EC001040
ETIM 8.0 EC001040
ETIM 10.0 EC001040

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

typové číslo: QU-NH000

EAC Type: NH

Produktová data

pro velikost pojistek: NH 000
pojistková vložka podle na standardu: IEC / HD 60269-2
povolené rozptylování energie pojistkové vložky: 9 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Elektrické údaje IEC
Jmenovitý proud (IEC): 125 A
jmenovité napětí (IEC) AC: 690 V
jmenovité napětí (IEC) DC: 440 V
jmenovité izolační napětí Ui AC: 800 V
jmenovité izolační napětí Ui DC: 500 V
jmenovité přepětí Uimp : 6 kV
Utilisation category AC (IEC 60947-3) : AC-21B (690 V / 80 A)
AC-22B (400 V / 125 A)
kond. zkratový proud s pojistkami (AC): 50 kA / 690 V (80 A)
50 kA / 500 V (100 A)
80 kA / 400 V (125 A)
100 kA / 400 V (100 A)
schváleno s pojistkovými vložkami dané třídy: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,7 W.

(The power dissipation at full load would be 10,5 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) DC: 800 V
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
In accordance with the specified AC and DC switching properties and in consideration of the overload conditions, certain distances to earthed metal parts are to be adhered to. detailed information upon inquiry

When several devices are used side-by-side in continuous operation, the rated load factor specified in IEC / EN 61439-1, Table 1, must be observed.
Mechanické údaje
Š x V x H: 49.5 x 200 x 117
hmotnost: 53,0 kg/100
póly: 3-pólový
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
čelní stupeň ochrany: IP30
vertikální montážní poloha: Yes
horizontální montážní poloha: No
Terminal points
cage clamp connection
screw drive: S4
wire stripping: 15 mm
min. cross-section: 2,5 mm²
max. cross-section: 50 mm²
re: 2.5 - 16 mm²
rm: 2.5 - 50 mm²
f: 2.5 - 50 mm²
f + AE: 1.5 - 50 mm²
(f + AE may not fit with max. cross-section)
Md min.: 4,0 Nm
Md max.: 5,0 Nm
Not suitable for aluminium cables !
Terminal space: 10x10
lam. Cu width: 6 - 10 mm
lam. Cu thickness: 2 - 10 mm


box terminal:
1.5 - 50 mm² flexible and flexible with wire-end ferrules*
2.5 - 50 mm² flexible
2.5 - 16 mm² solid round
2.5 - 50 mm² stranded round

Terminal space 10 mm x 10 mm

(*flexible cables of maximum cross-section may not fit when using wire-end ferrule)
Vlastnosti materiálu
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
povolené rozptylování energie pojistkové vložky: 9 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
