podpěra

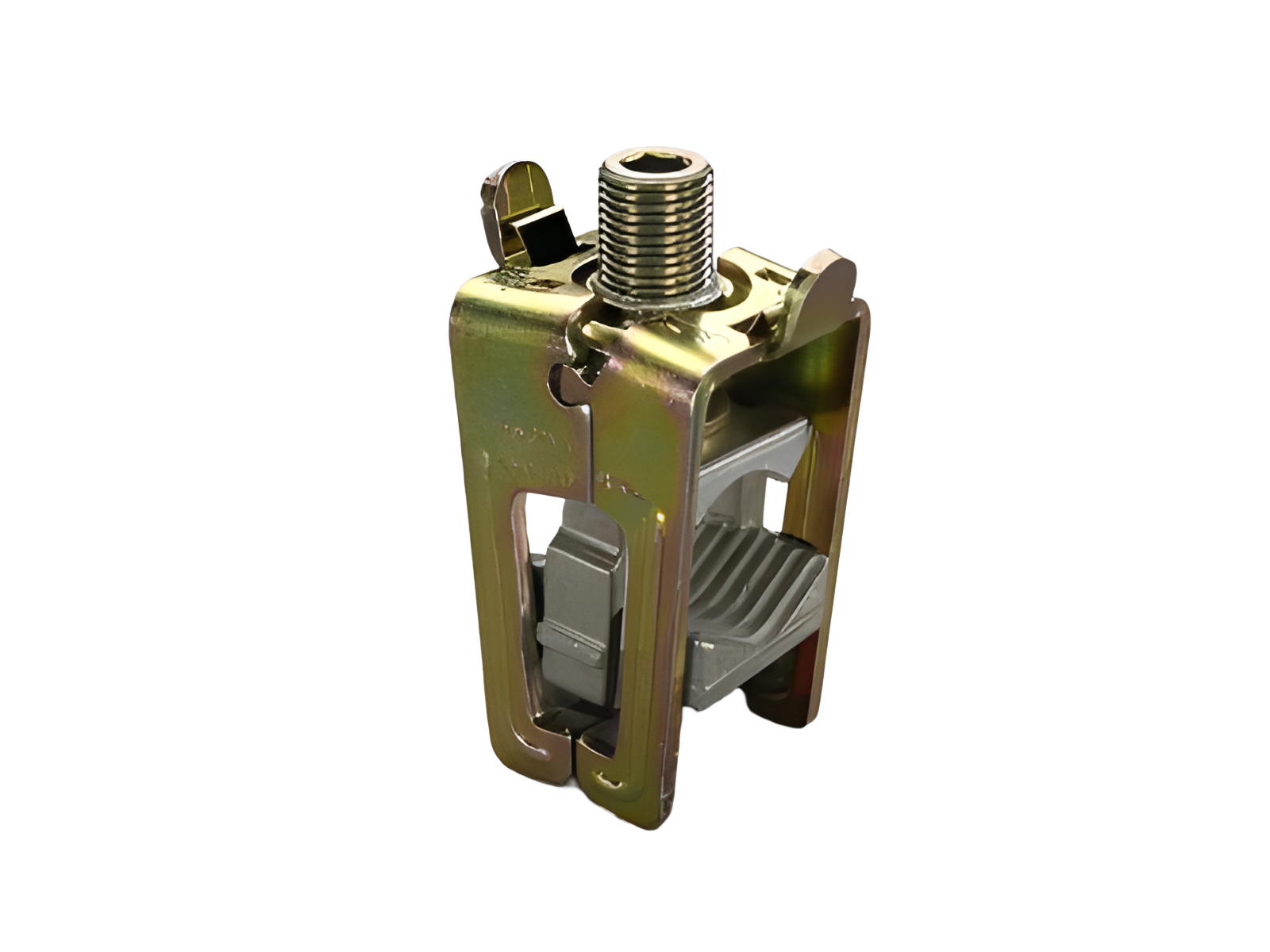

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01760 000

CRITO

podpěra

Cu / Al 95 - 300 mm²

pro přípojnici 20, 25, 30 x 5, 10 a profilové přípojnice

System

60Classic, centre feed unit, 100Energy

Produktová skupina 07
Podskupina 25
velikost balení 3
EAN 4021267017606
ECLASS 14.0 27141146
ETIM 5.0 EC000001
ETIM 8.0 EC000001
ETIM 10.0 EC000001

Schválení dle norem

Standardy

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Schválení dle norem

CSA , UL , DNV GL

for UL feeder circuits >250V

typové číslo: 529

EAC Type: TE-B

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Elektrické údaje IEC
Jmenovitý proud (IEC): 500 A
jmenovité napětí (IEC) AC: 690 V
jmenovitá proudová špičková výdrž Ipk max.: 81.4 kA
jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: 26.1 kA
Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) AC: 1000 V
max. povolené napětí (IEC) DC: 1500 V
proudová kapacita (IEC) max.: 600 A
min. permitted operation temperature -40°C
Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Elektrické údaje UL
jmenovitý proud (UL): 420 A
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
for wires UL: Cu 75°C
SCCR unprotected max.: 14 kA
1-pole, 3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 65 kA
SCCR: 65 kA with any DIVQ/7 circuit breaker 1200 A / 480 V AC
Mechanické údaje
Š x V x H: 40 x 49 x 88
hmotnost: 42,5 kg/100
pro přípojnici: 20, 25, 30 x 5, 10 a profilové přípojnice
Terminal points
screw clamp connection
screw drive: S8
wire stripping: 38 mm
min. cross-section: 95 mm²
max. cross-section: 300 mm²
rm: 95 - 300 mm²
f: 95 - 300 mm²
ff: 240 - 300 mm²
sm: 95 - 300 mm²
Md min.: 24,0 Nm
Md max.: 36,0 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
torque Alu: Alu: Md 30 - 36 Nm

min. cross-section UL: AWG 3/0
max. cross-section UL: MCM 600
točivý moment (UL): 266 lb-in
for wires UL: Cu 75°C
Vlastnosti materiálu
halogen-free: Yes

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
The insulation performance of the article depends on the installation conditions.
for UL feeder circuits >250V

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)
