for UL feeder circuits >250V
Obrázek může zobrazovat podobný produkt.

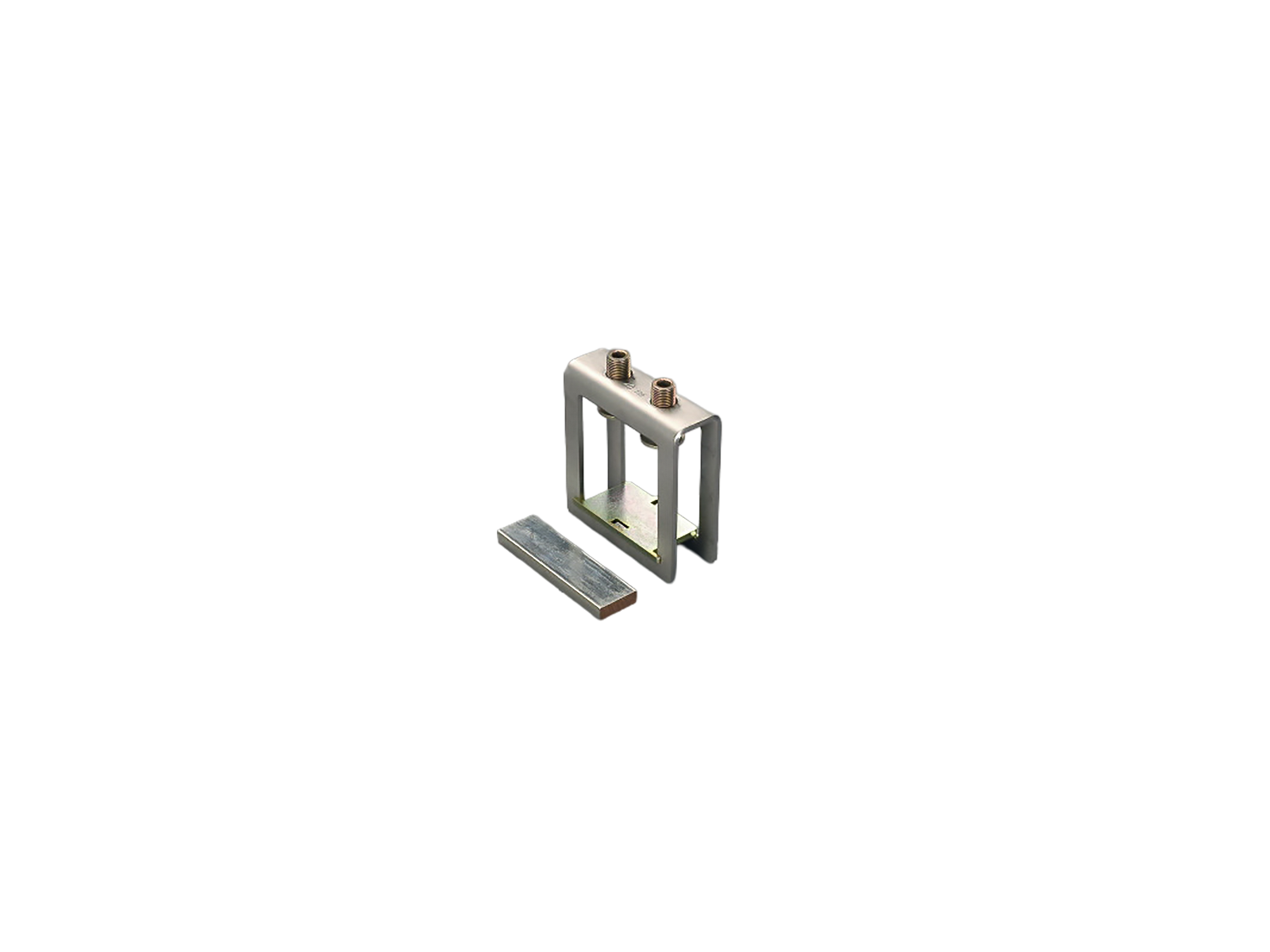

Part No.: 01934 000
CRITO
profil svorkovnice
630 - 1600 mm²
rozměr svorky 81 x 20-42
pro přípojnici profil dvojitého T
System
60Classic, centre feed unit
Advantages of the product
also rigid copper busbars can be connected if they are installed without mechnical tension
| Produktová skupina | 07 |
| Podskupina | 30 |
| velikost balení | 3 |
| EAN | 4021267019341 |
| ECLASS 14.0 | 27250116 |
| ETIM 5.0 | EC000001 |
| ETIM 8.0 | EC000001 |
| ETIM 10.0 | EC000001 |
Standardy
IEC 61439-1:2020
UL 508
Schválení dle norem
CSA , UL , DNV GL
typové číslo: H81.2
EAC Type: TE-P
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 1600 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovitá proudová špičková výdrž Ipk max.: | 101 kA |
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 1000 V |
| max. povolené napětí (IEC) DC: | 1500 V |
| proudová zatížitelnost při centrálním napájení: | 2 500 A |
| Detaily UL | |
| Standardy | |
| UL 508 |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 1800 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR: | 25 kA |
| Mechanické údaje | |
| Š x V x H: | 112 x 45 x 118 |
| hmotnost: | 101,1 kg/100 |
| pro přípojnici: | profil dvojitého T |
In order to comply with the required air section as per UL508a, a suitable shrouding must be used.
| Terminal points | |
| min. cross-section: | 630 mm² |
| max. cross-section: | 1 600 mm² |
| Not suitable for aluminium cables ! | |
| Terminal space: | 81 x 20 - 42 |
| lam. Cu width: | 63 - 80 mm |
| lam. Cu thickness: | 5 - 10 mm |
| number of lam. Cu: | |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
|
3 terminals are needed for a 3-pole connection. Insert separators when connecting laminated copper busbars in parallel. |
|
01554
000

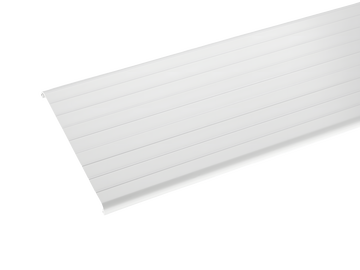

krycí díl, pro 3polové systémy
přední, délka 1,10 m, pouze s držákem 01136
3 x 190 x 1100
Více
01555
000
krycí díl
horní / spodní, délka 1,10 m, pouze s držákem 01136 a 01137
3 x 109 x 1100
Více
01136
000
sada držáků pro krycí profily
pro 3-pólové sběrnicové systémy
sada držáků (pravý a levý) pro kryt 01554, 01555 a 01417
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více
01417
000
krycí část
s výřezy, délka 1,10 m, pouze s držákem 01136 a 01137
3 x 118 x 1100
Více
