for UL feeder circuits >250V
Obrázek může zobrazovat podobný produkt.

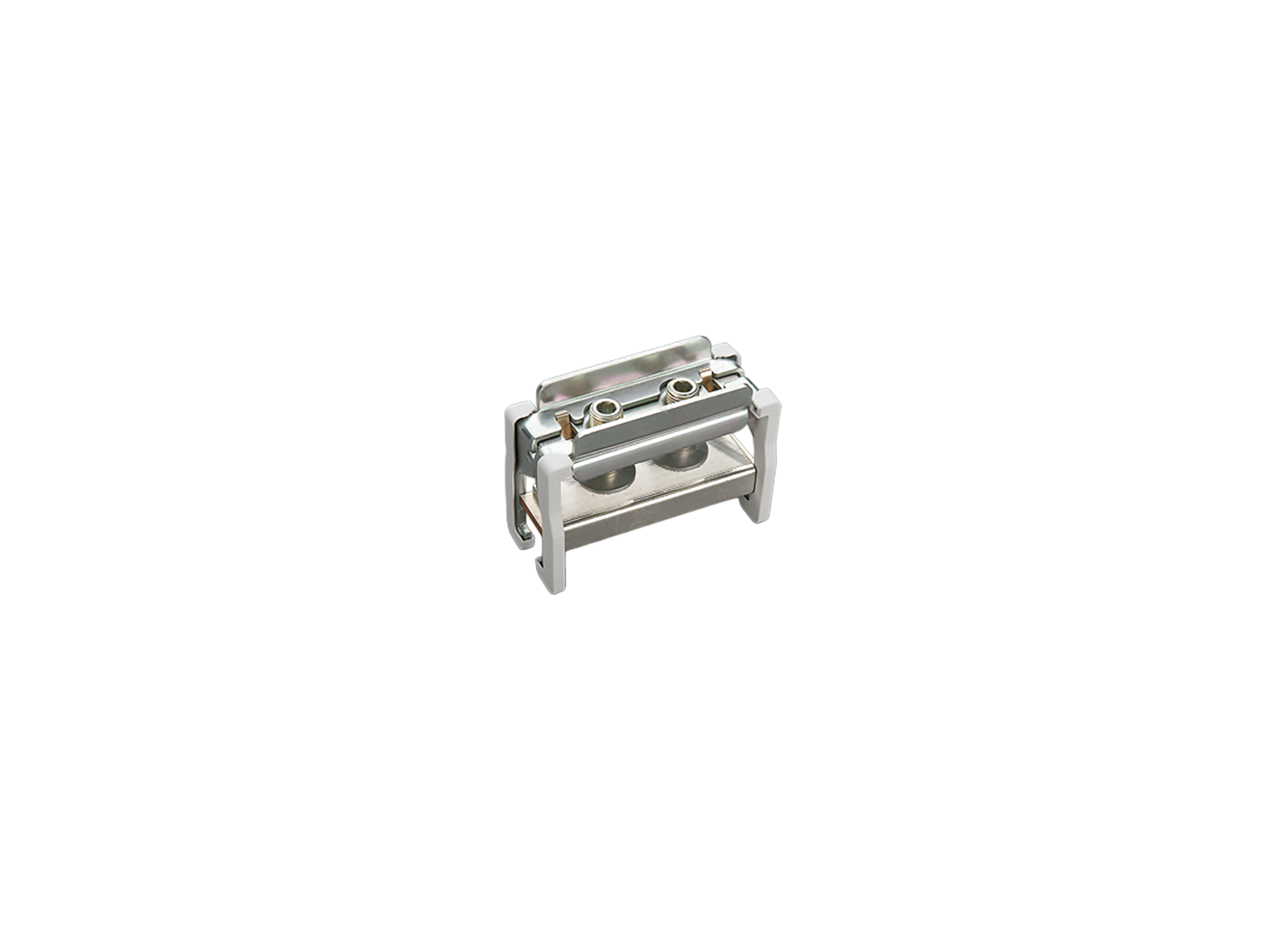

Part No.: 01071 000
CRITO
podpěra
400 - 2000 mm²
rozměr svorky 105 x 28
pro přípojnici 30 x 10 a profilové přípojnice
System
60Classic, centre feed unit, 100Energy
Advantages of the product
also rigid copper busbars can be connected if they are installed without mechnical tension
| Produktová skupina | 07 |
| Podskupina | 30 |
| velikost balení | 3 |
| EAN | 4021267010713 |
| ECLASS 14.0 | 27250116 |
| ETIM 5.0 | EC000001 |
| ETIM 8.0 | EC000001 |
| ETIM 10.0 | EC000001 |
Standardy
IEC 61439-1:2020
UL 508
Schválení dle norem
UL
for UL feeder circuits >250V
typové číslo: CPC100-L
EAC Type: TE-B
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 1600 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovitá proudová špičková výdrž Ipk max.: | 85.5 kA |
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 1000 V |
| max. povolené napětí (IEC) DC: | 1500 V |
| proudová zatížitelnost při centrálním napájení: | 2 800 A |
| Detaily UL | |
| Standardy | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 1800 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 35 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 200 kA |
| SCCR: |
200 kA with fuse Class L 1600 A
65 kA with any DIVQ/7 circuit breaker 1600 A / 480 V AC/DC 65 kA with any DIVQ/7 circuit breaker 2500 A / 480 V AC/DC |
| Mechanické údaje | |
| Š x V x H: | 122 x 52 x 87 |
| hmotnost: | 84,0 kg/100 |
| pro přípojnici: | 30 x 10 a profilové přípojnice |
| Terminal points | |
| screw clamp connection | |
| screw drive: | S8 |
| min. cross-section: | 400 mm² |
| max. cross-section: | 2 000 mm² |
| Md min.: | 12,0 Nm |
| Md max.: | 18,0 Nm |
| Not suitable for aluminium cables ! | |
| Terminal space: | 105 x 10 - 28 |
| lam. Cu width: | 80 - 100 mm |
| lam. Cu thickness: | 5 - 10 mm |
| number of lam. Cu: | |
| Vlastnosti materiálu | |
| halogen-free: | No |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
| for UL feeder circuits >250V |
01136
000
sada držáků pro krycí profily
pro 3-pólové sběrnicové systémy
sada držáků (pravý a levý) pro kryt 01554, 01555 a 01417
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více
01137
000
sada držáků pro krycí profily
pro 4-pólové sběrnicové systémy
sada držáků (pravý a levý) pro kryt 01599, 01555 a 01417
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více
01554
000
krycí díl, pro 3polové systémy
přední, délka 1,10 m, pouze s držákem 01136
3 x 190 x 1100
Více
01555
000
krycí díl
horní / spodní, délka 1,10 m, pouze s držákem 01136 a 01137
3 x 109 x 1100
Více
01599
000
čelní kryt pro 4 pólové sytémy
přední, délka 1,10 m, pouze s držákem 01137
3 x 250 x 1100
Více
01417
000
krycí část
s výřezy, délka 1,10 m, pouze s držákem 01136 a 01137
3 x 118 x 1100
Více
