for UL feeder circuits >250V

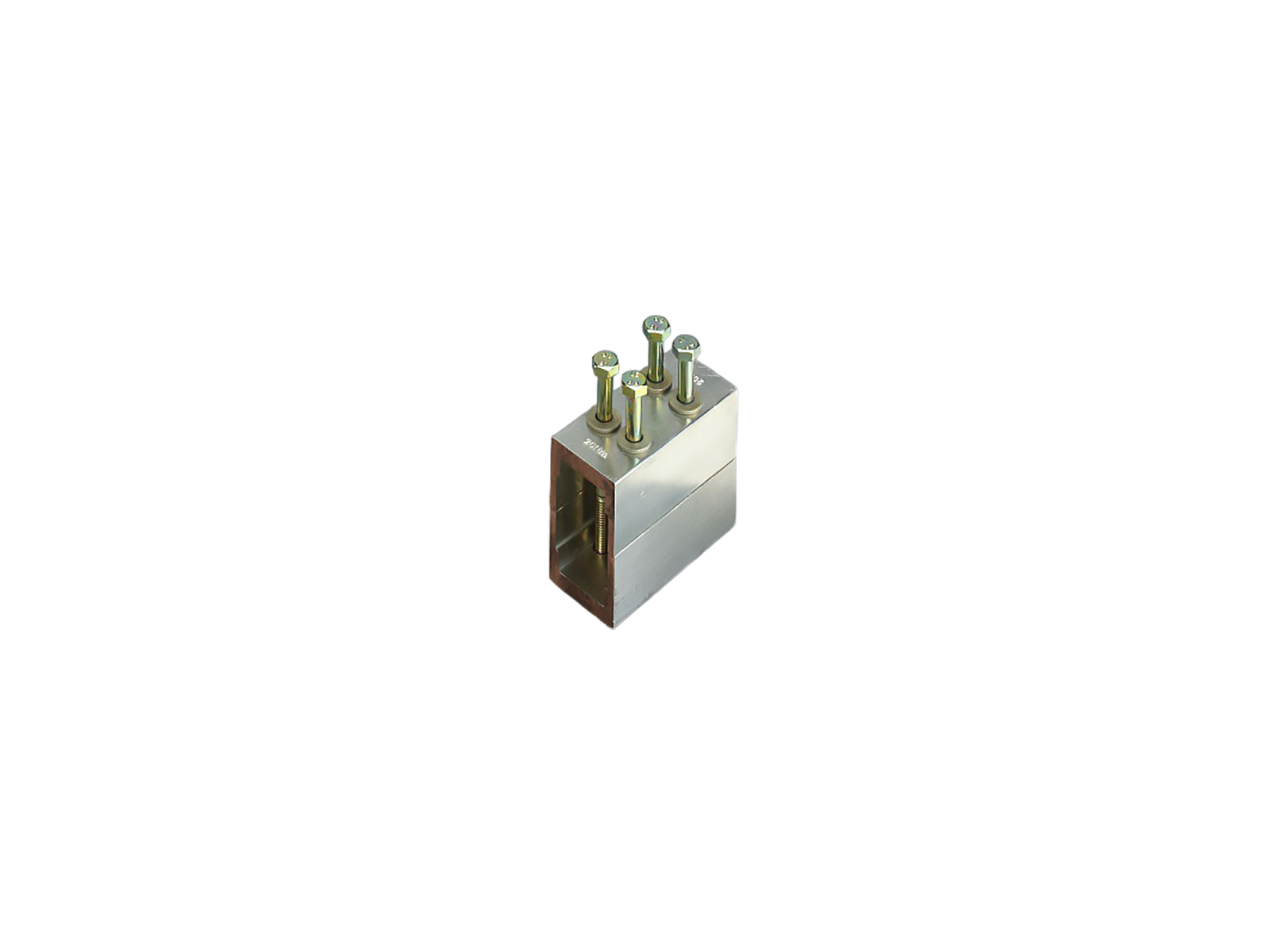

Obrázek může zobrazovat podobný produkt.
Part No.: 01274 000
připojovací svorka 2500 A
95 mm
pro přípojnici profil trojitého T
System
60Classic
| Produktová skupina | 07 |
| Podskupina | 33 |
| velikost balení | 3 |
| EAN | 4021267012748 |
| ECLASS 14.0 | 27400606 |
| ETIM 5.0 | EC000713 |
| ETIM 8.0 | EC000713 |
| ETIM 10.0 | EC000713 |
Standardy
IEC 61439-1:2020
UL 508
Schválení dle norem
UL
for UL feeder circuits >250V
typové číslo: LVHH-L
EAC Type: TE-C
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| jmenovité napětí (IEC) AC: | 690 V |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 6,2 W.
(The power dissipation at full load would be 9,7 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 1000 V |
| max. povolené napětí (IEC) DC: | 1500 V |
| proudová kapacita (IEC) max.: | 2 500 A |
| Detaily UL | |
| Standardy | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 1800 A |
| SCCR protected max.: | 65 kA |
| SCCR: | 65 kA in combination with HH1140-L and any DIVQ/7 2500 A / 480 V AC |
| Mechanické údaje | |
| Š x V x H: | 95 x 44 x 106 |
| hmotnost: | 120,6 kg/100 |
| pro přípojnici: | profil trojitého T |
| povolený posun přípojnice: | 2 |
| povolené rozestupy mezi systémy: | 50 - 60 mm |
| Terminal points | |
| screw clamp connection | |
| M8 | |
| Md min.: | 20,0 Nm |
| Md max.: | 25,0 Nm |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| The insulation performance of the article depends on the installation conditions. | |
|
Max. permitted busbar offset 2 mm, 3 units are needed for a 3-pole connection. |
|
| for UL feeder circuits >250V | |
| for a UL-compliant design of the longitudinal busbar connector, the UL separator set 01361 must be used |
01361
000
sada oddělovačů fází pro UL, 3-pólový
pro podélné připojení svorek 01141, 01145, 01274
145 mm
