for UL feeder circuits >250V

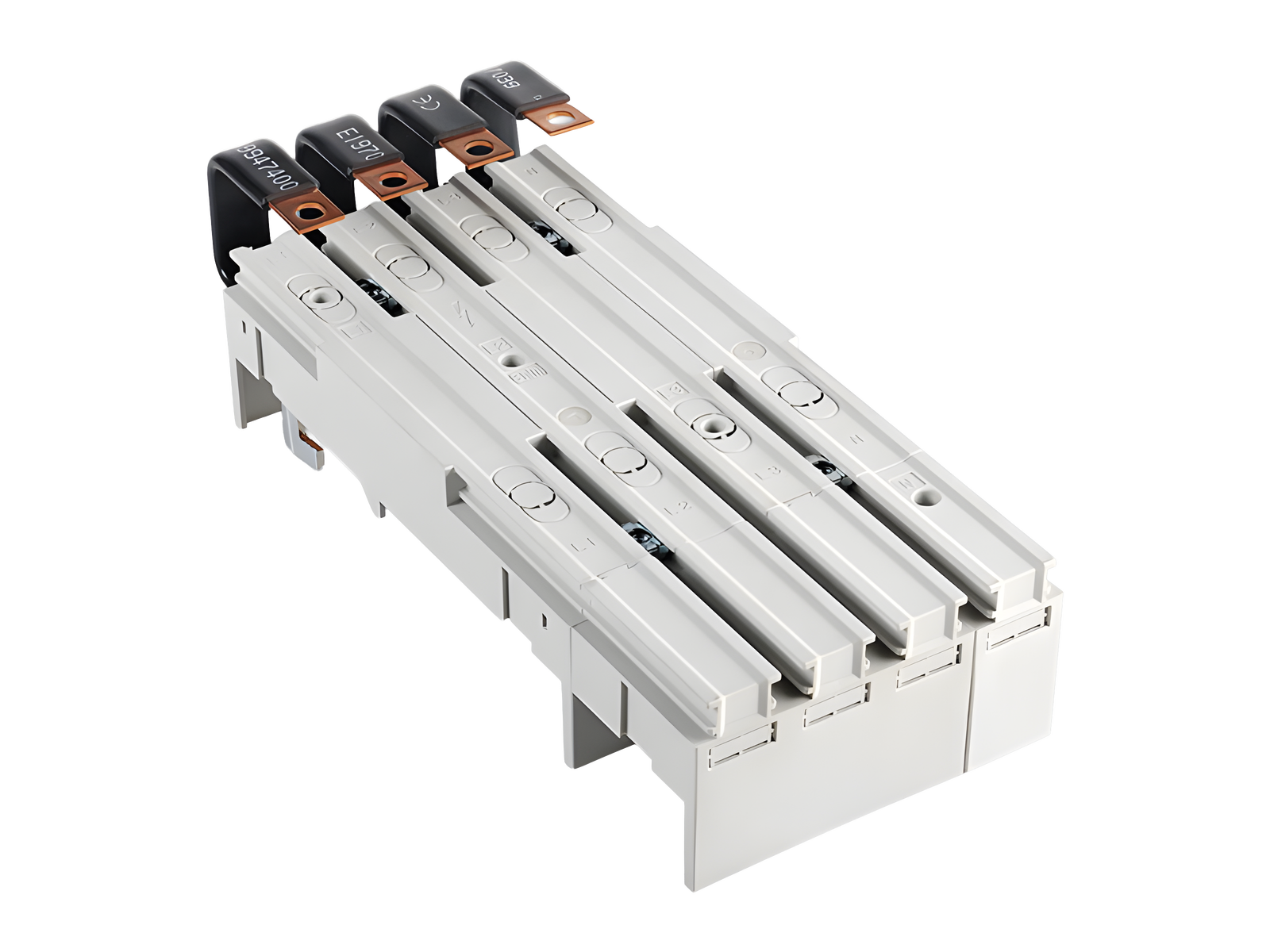

Obrázek může zobrazovat podobný produkt.
Part No.: 32099 000AC
EQUES 60Classic
busbar adapter 160 A, 4-pole
with laminated copper (top)
100 x 260
phase distance 25 mm
N pól na levé straně
připojení na systém shora
pro ABB T1, XT1 / Schneider Electric NSXm160 / Siemens 3VA10, 3VA11
pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
System
60Classic
| Produktová skupina | 05 |
| Podskupina | 30 |
| velikost balení | 1 |
| EAN | 4021267320997 |
| ECLASS 14.0 | 27370304 |
| ETIM 5.0 | EC001531 |
| ETIM 8.0 | EC001531 |
| ETIM 10.0 | EC001531 |
Standardy
IEC 61439-1:2020
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 160 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité izolační napětí Ui AC: | 1000 V |
| jmenovité přepětí Uimp : | 6 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 11,7 W.
(The power dissipation at full load would be 18,3 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| min. permitted operation temperature | -40°C |
| Mechanické údaje | |
| Š x V x H: | 100 x 260 x 35 |
| hmotnost: | 104,0 kg/100 |
| póly: | 3-pólový+N |
| pro přípojnici: | 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| There must be a clearance of at least 10 mm above the article to remove it from the busbar system. | |
|
the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB |
|
