for UL feeder circuits >250V
Obrázek může zobrazovat podobný produkt.

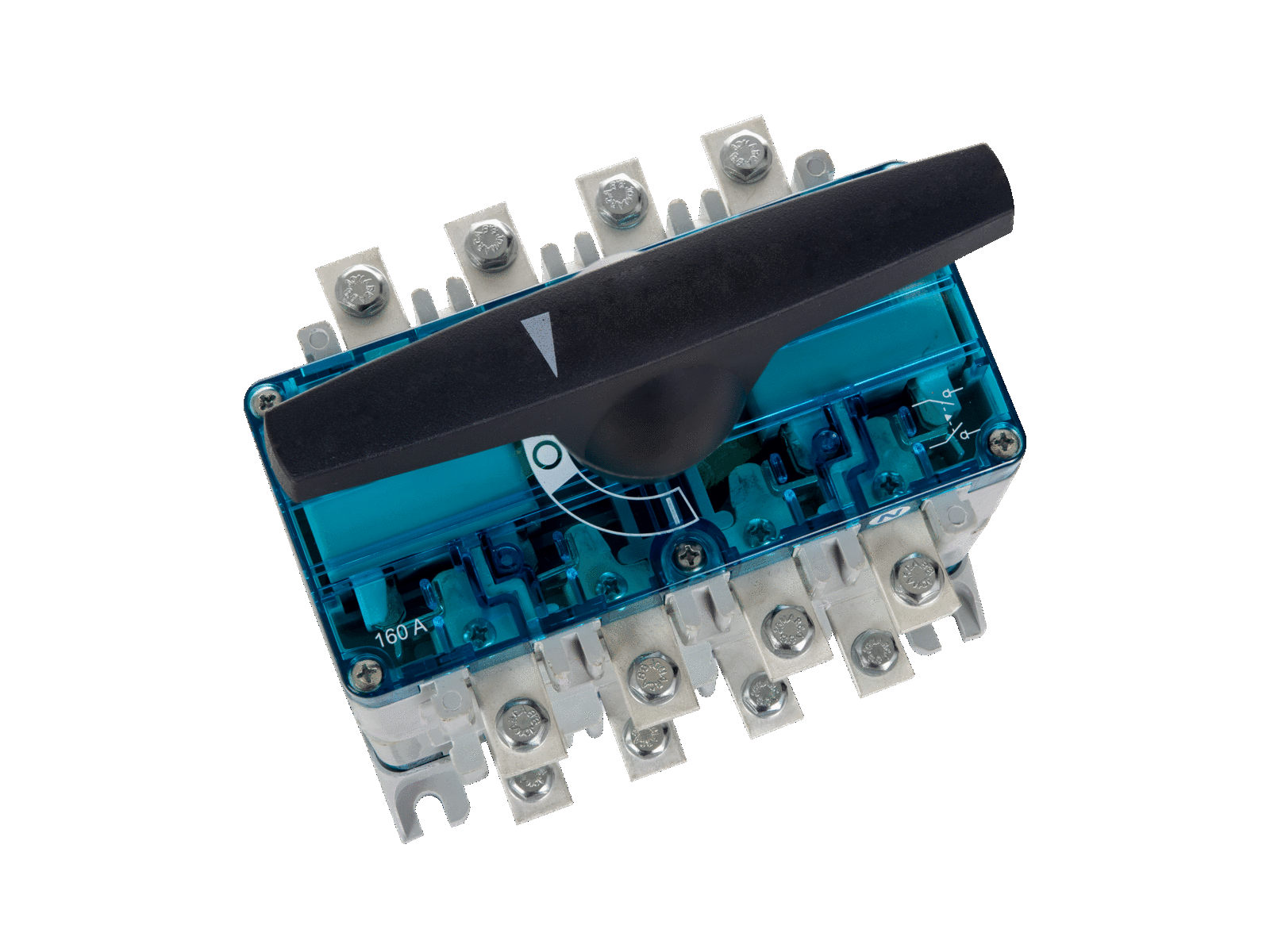

Part No.: 23121 000AD
CAPUS Panel
přepínač 3-pólový + N
šroub M6
160 A
N pól na pravé straně
for mounting plate
BB32-160/3+N
System
Panel
| Produktová skupina | 14 |
| Podskupina | 32 |
| velikost balení | 1 |
| EAN | 4021267231217 |
| ECLASS 14.0 | 27371403 |
| ETIM 5.0 | EC001040 |
| ETIM 8.0 | EC001040 |
| ETIM 10.0 | EC001040 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
typové číslo: BB32-160/3P+N
EAC Type: LTS
| velikost: | 1 |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 160 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité izolační napětí Ui AC: | 1000 V |
| jmenovité přepětí Uimp : | 8 kV |
| rated short-time withstand current Icw (0.1 s) max.: | 9 kA |
| jmenovitá výrobní kapacita: | 10 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 96,3 W.
(The power dissipation at full load would be 150,4 W.)
| Gebrauchskategorien siehe Datenblatt (unter Downloads) |
| Mechanické údaje | |
| Š x V x H: | 206 x 140 x 244 |
| hmotnost: | 280,0 kg/100 |
| póly: | 3-pólový+N |
| Mounting: | for mounting plate |
| čelní stupeň ochrany: | IP20 |
| Terminal points | |
| screw connection | |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
N is switched leading when switched on, lagging when switched off
|
passes Null when reversing |
|
23941
000AD

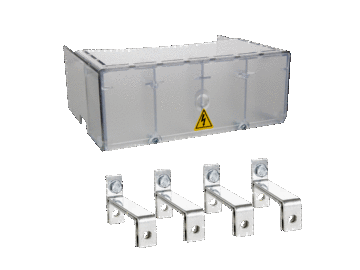

CAPUS Panel
můstek
with terminal compartment cover
pro: BB32 160 A 3P+N
Více
23935
000AD
CAPUS Panel
kryt připojovacího prostoru
k zakrytí celého připojovacího prostoru, černošedá
pro: BB32 160 A
Více
23922
000AD
prodlužovací ovladací hřídel délka 300 mm
pro: S32 160 A
Více
23932
000AD
CAPUS Panel
otočná rukojeť pro montáž na dveře
grafitově šedá, bez rukojetí
s blokováním dveří, pro visací zámky
pro: BB32 160 A
Více
23920
000AD
spínač
1 NC + 1 NO, ploché konektory 6,3 x 0,8
pro: S32 160 A
Více

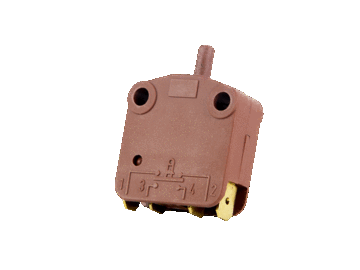

23921
000AD
spínač
1 NC + 1 NO, ploché konektory 6,3 x 0,8
pro: S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
Více
23957
000AD
CAPUS Panel
locking device for direct drive
pro: S32-1
NEW
Více
